8脚电源芯片引脚功能有哪些?一探引脚功能与应用之秘

关键字:8脚电源芯片 8脚芯片原理 作者: 来源: 发布时间:2023-06-09  浏览:572

在各类电子设备中,电源芯片起到至关重要的作用。经过精心设计的八脚电源芯片不仅尺寸小巧,而且功能丰富,广泛应用于各种电源管理场景。那么,这些八脚电源芯片究竟如何发挥作用呢?颖特新将深入剖析八脚电源芯片的引脚功能,并探讨其在实际应用中的优势。

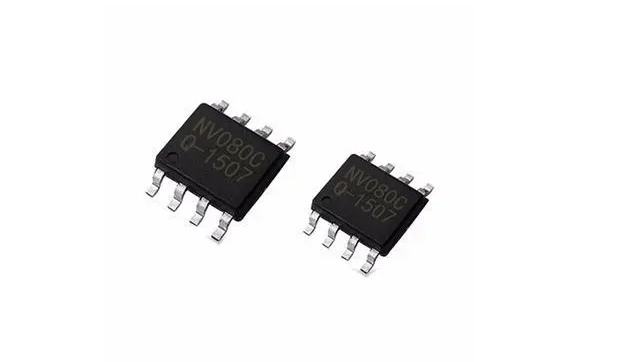

八脚电源芯片

一、八脚电源芯片引脚功能细解

1.VIN(输入电压)

VIN引脚用于接收输入电压,为电源芯片和电路系统提供能量。根据具体芯片型号和规格,输入电压的范围可能有所不同。

2.GND(接地)

GND引脚是电源芯片的公共接地点,为电路的稳定运行提供参考点。确保良好的接地连接是降低电磁干扰(EMI)和提高电源性能的关键。

3.VOUT(输出电压)

VOUT引脚用于传递经过调整的稳定输出电压。该引脚与负载电路相连,为其提供所需能量。

4.EN(使能)

EN引脚用于控制芯片的工作状态。当使能信号设定为高电平时,电源芯片处于工作状态;设定为低电平时,电源芯片进入待机或关机状态。

5.FB(反馈)

FB引脚用于接收来自输出电压分压器的反馈信号,以便芯片对输出电压进行调整。这是实现恒定输出电压的关键环节。

6.SS(软启动)

SS引脚用于实现电源芯片的平滑上电过程。通过外部电容器实现延时功能,降低电流冲击,并避免产生电磁干扰。

7.COMP(补偿)

COMP引脚连接电源芯片内部的误差放大器和外部补偿网络,用于稳定电源输出。适当的补偿设计可以优化系统性能,降低输出电压纹波。

8.VCC(芯片内部电源)

VCC引脚为电源芯片内部电路提供电源。在一些设计中,也可能与VIN引脚直接相连。

二、八脚电源芯片的优势及应用

1.紧凑尺寸与高集成度

八脚电源芯片具有紧凑的尺寸和高集成度,在空间受限的设计中具有明显优势。它为各类设备提供了稳定可靠的功率解决方案。

2.易于布局

简洁的引脚结构使得八脚电源芯片在实际应用中易于布局,降低了设计难度,并为快速原型开发创造了条件。

3.广泛应用场景

八脚电源芯片广泛应用于各种电子设备,如移动设备、医疗器械、工业自动化、通信设备等,为其提供稳定、可靠的电源支持。

4.高效性能与低功耗

八脚电源芯片具有高效的性能,能在各种工作条件下保持稳定输出。同时,低功耗特点使其在电池供电设备中特别受欢迎。

5.灵活性与可定制性

由于八脚电源芯片引脚功能设计的灵活性,开发者可根据需求进行定制和优化,满足特殊应用场景的要求。

三、应用案例分析

1.智能手机与便携式设备

在智能手机、平板电脑等便携式设备中,八脚电源芯片为各个子系统提供精确、稳定的电源,保持设备的正常运行。

2.物联网设备

在物联网领域,如智能家居、工业自动化等应用中,八脚电源芯片负责为传感器、执行器等提供可靠的电源支持。

3.医疗器械

在医疗器械领域,八脚电源芯片为诸如心电图机、血压计等关键设备提供稳定电源,保障数据准确性和设备安全性。

结论

八脚电源芯片凭借其紧凑尺寸、高效性能和灵活可配置的引脚功能,在各种领域受到广泛关注。从消费电子到工业应用,无论是独立开发者还是大型企业,都可以从八脚电源芯片的优势中获取灵感,为项目带来巨大价值。对于那些希望深入了解电源管理技术的人们,学习和掌握八脚电源芯片的引脚功能将成为迈向成功的重要一步。
