LED驱动芯片引脚功能详解,精确掌控光明世界

关键字: LED驱动芯片 led驱动ic led引脚功能 作者: 来源: 发布时间:2023-07-05 浏览:34

LED驱动芯片是一种用于控制和驱动LED灯的集成电路。它通过将电源电压转换为适合LED工作的电流和电压进行输出,实现了对LED亮度和颜色的精确控制。在LED照明和显示等应用中,LED驱动芯片扮演着至关重要的角色。下面颖特新将详细介绍LED驱动芯片的引脚功能。

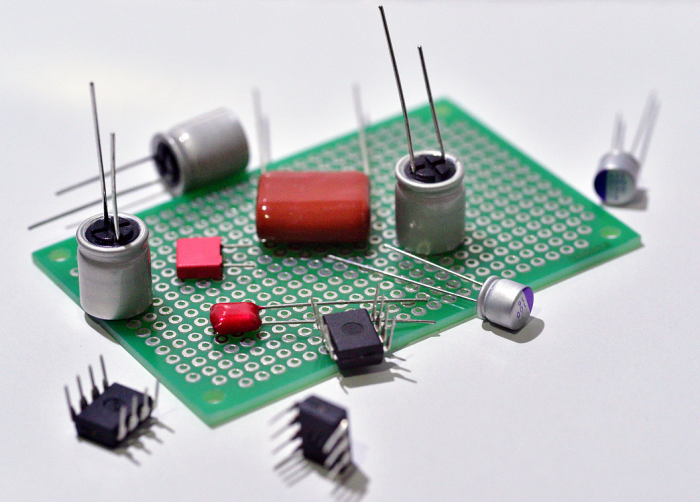

LED驱动芯片

1.电源引脚(VCC、VDD):这些引脚连接到供电电源,提供工作电压给LED驱动芯片。用户需要根据规格书指定的电源电压范围来选择合适的供电电压。

2.地引脚(GND):地引脚连接到电源的地线,提供回路的参考点,确保正常的电流流动。

3.输出引脚(OUT+、OUT-):这些引脚是LED驱动芯片的输出端口,用于连接到LED灯。通常情况下,OUT+引脚连接到LED的正极,OUT-引脚连接到LED的负极。

4.控制引脚(CTL、DIM):这些引脚用于控制LED的亮度和颜色。通过控制这些引脚的电平、频率或脉宽调制,可以实现对LED的调光和调色。

5.反馈引脚(FB、COMP):这些引脚用于反馈LED电流或电压信息给驱动芯片,以便实现恒流或恒压输出。通过监测这些引脚的电压或电流,驱动芯片可以自动调整输出以保持LED的亮度稳定。

6.锁定引脚(EN、LATCH):这些引脚用于使能或锁定LED驱动芯片的工作状态。用户可以通过控制这些引脚的电平来开启或关闭LED的驱动功能。

7.时钟引脚(CLK):某些LED驱动芯片具有内部时钟电路,用于同步控制信号的处理。时钟引脚用于输入时钟信号,确保驱动芯片内部的操作按照指定的时间序列进行。

8.数据引脚(DATA):一些LED驱动芯片支持串行数据输入,用户可以通过数据引脚将控制信号发送到驱动芯片。这种方式可以简化控制电路,并在多个LED之间传输数据。

9.温度引脚(TEMP):部分高级LED驱动芯片具有温度监测功能,温度引脚用于连接外部温度传感器。通过监测LED芯片的温度,驱动芯片可以自动调整输出以避免过热并提高系统的可靠性。

通过合理利用LED驱动芯片的各个引脚功能,用户可以实现对LED灯的精确控制和优化。同时,选择合适的驱动芯片也是关键,需要考虑电源电压范围、输出电流和电压要求、控制方式和特殊功能等因素。综上所述,LED驱动芯片的引脚功能在实现高效、稳定和可靠的LED照明和显示方案中起着重要作用。
