磁珠在电路中的作用及区别
相信大家对于磁珠这个名词并不陌生，很多人都知道数字电路工作在开关状态，对电源电压干扰严重，因此在一些复杂的电路中，数字电路与模拟电路采用不同的稳压电源，数字电路与模拟电路分开布线，最终一点共地。相信很多在学习信号的人都懂得要区分信号地跟模拟地，最终用一个零欧磁珠将两者连接在一起。至于原因是什么呢？
概念
磁珠实际上等效于电阻跟电感串联，在电路功能上，磁珠和电感是原理相同的，只是频率特定不同罢了。因此磁珠的应用便是根据它的通直阻交的功能。所以，磁珠便应用在消除存在于传输线结构（电路）中的RF噪声上（RF能量就是叠加在直流传输电平上的交流正弦成分）。直流成分才是需要的有用信号，要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色。
应用
磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号。
实际上在一些场合对于模拟电源跟数字电源的区分并不大，如果你不使用芯片的AD或者DA功能，可以不区分数字电源跟模拟电源；如果使用了AD或者DA，还需考虑参考电源设计。

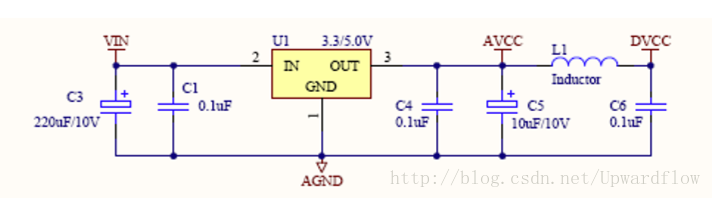

磁珠在模拟电源以及数字电源之间的应用电路如下：
磁珠在模拟电源以及数字电源之间的应用电路
上图中的L1是磁珠，在此也顺便说一下磁珠与电感的区别，或者说是它们不同的应用区域吧。我们都知道它们只是频率特性不同而已。磁珠在各种不同的频率电路中，应用范围要比电感广泛一点。电感是储能元件，而磁珠是能量转换（消耗）器件，电感多用于电源滤波回路，侧重于抑止传导性干扰，磁珠多用于信号回路，只要用于EMI方面，用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
