高诱电系积层陶瓷电容的老化特性

关键字: 积层陶瓷电容器 作者:admin 来源:不详 发布时间:2018-03-13 浏览:4

高诱电系陶瓷电容器,主要构成成分为钛酸钡(BaTiO3)。本系列电容器具有静电容量随着时间的推移而变小的现象。这个现象就叫作静电容量的老化特性。

BaTiO3系是下图1所示的钙钛框形结构,在居里点以上温度时,就是这样的立方形。

1BaTiO3系电容器的结晶构造

BaTiO3系陶瓷电容器加热到居里点以上时,结晶构造由正方晶系转变成立方晶系。冷却到居里点温度以下时,结晶构造由立方晶系转变成正方晶系。(图2

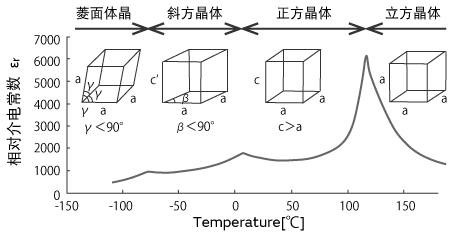

2:随温度结晶构造及介电率的变化(BaTiO3)

总之,结晶对的微细构造加热到居里点以上温度时,就能恢复到最初状态,老化也就再次开始。

由于老化减少的静电容量,在贵公司安装工程的加热过程可以恢复。

高诱电系的积层陶瓷电容器的静电容量,以经过125℃以上的热处理24小时后的值作为基准,与时间成对数关系直线性下降。请参考如下村田制品静电容量老化特性的代表例子。

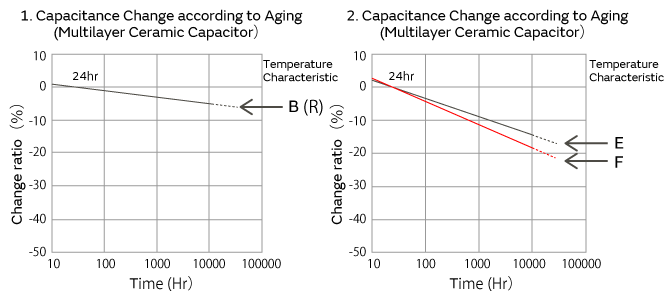

静电容量老化特性

编辑:admin 最后修改时间:2018-03-13
