电感的测量方法
电感的主要特性是贮存磁场能。但由于它一般是用金属导线绕制而成的，所以有绕线电阻(对于磁芯电感还应包括磁性材料插入的损耗电阻)和线圈匝与匝之间的分布。采用一些特殊的制作工艺，可减小分布电容，工作频率也较低时，分布电容可忽略不计。因此，电感的测量主要包括电感量和损耗(通常用品质因数Q表示)两部分内容。
一、谐振法测量电感
如图1所示为并联谐振法测电感的电路，其中C为标准电感，L为被测电感，Co为被测电感的分布电容。测量时，调节信号源频率，使电路谐振，即电压表指示最大，记下此时的信号源频率f，则
图1谐振法测量电感
由此可见，还需要测出分布容Co，测量电路如图1所示，只是不接标准容。调信号源频率，使电路自然谐振。设此频率为f1，则
由上两式可得
将Co代入Ｌ的表达式，即可得到被测电感的感量。
二、交流电桥法测量电感
测量电感的交流电桥如图2(a)和(b)所示的马氏电桥和海氏电桥两种电桥，分别适用于测量品质因数不同的电感。

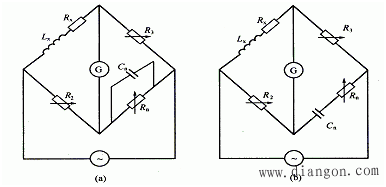

图2 交流电桥法测量电感
如图2(a)所示的马氏电桥适用于测量Ｑ＜10的电感，图中Ｌx为被测电感，Rx为被测电感损耗电阻，马氏电桥由电桥平衡条可得
一般在马氏电桥中，R3用开关换接作为量程选择，R2和Rn为可调元件，由R2的刻度可直读Lx，由Rn的刻度可直读Q值。图2(b)所示的海氏电桥适用于测量Ｑ＞10的电感，测量方法和结论与马氏电桥相同。
