关于TMR传感器的一切

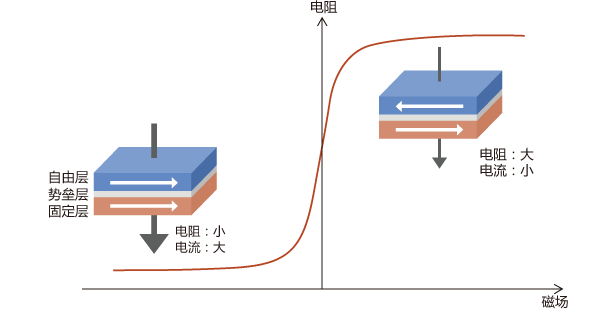

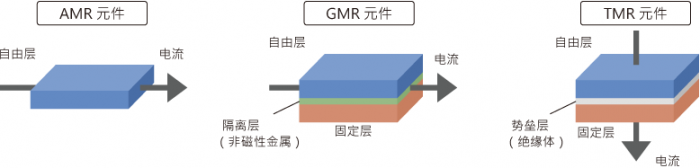

TMR传感器工作原理
TMR角度传感器是用于检测磁铁磁场方向的磁性传感器，它融合了TDK在磁性技术和薄膜技术上积累的经验，具有高精度、高可靠性和良好的温度特性，可在较大的温度范围内稳定运行。因此，越来越多地被应用于需要高精度和高可靠性的车载部件中。它们还具有低功耗的特性，不仅是汽车，还可以广泛应用于机器人和智能手机等消费产品中。
本文章将从产品特征、产品优势到应用、案例分析、产品指南等方面，全方位地为您介绍TMR传感器的一切！
本文章将从产品特征、产品优势到应用、案例分析、产品指南等方面，全方位地为您介绍TMR传感器的一切！
配备可实现0.05°角度测量精度的
静态/动态自动补偿功能
无论哪种传感器，组装误差都会导致角度精度下降，因此要求工程师投入大量精力来实施补偿措施。TAD2141配备自动补偿功能，可大幅减少此类工作量。

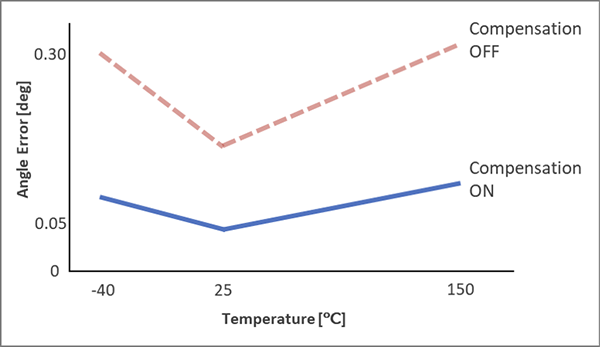

除了通过静态补偿实现自动补偿组装误差，还配备自动动态补偿功能，能有效应对因环境温度变化和自然老化造成的角度测量公差。这将有助于生成具备角度精度可靠性的系统，强有力地抵抗环境变化，实现较长的使用寿命。
静态/动态自动补偿功能
无论哪种传感器，组装误差都会导致角度精度下降，因此要求工程师投入大量精力来实施补偿措施。TAD2141配备自动补偿功能，可大幅减少此类工作量。
除了通过静态补偿实现自动补偿组装误差，还配备自动动态补偿功能，能有效应对因环境温度变化和自然老化造成的角度测量公差。这将有助于生成具备角度精度可靠性的系统，强有力地抵抗环境变化，实现较长的使用寿命。
静态补偿
（Static Compensation）
（Static Compensation）

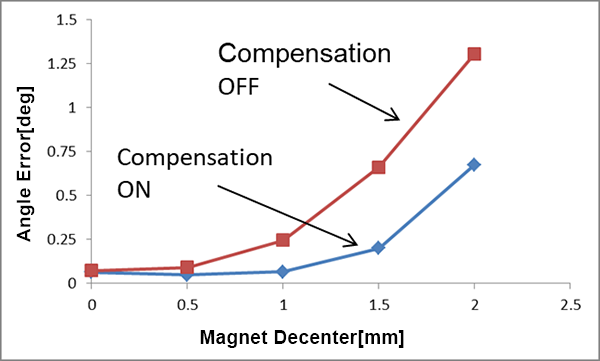

对于＜1.0mm的装配误差，静态补偿可实现0.05°的角度测量公差

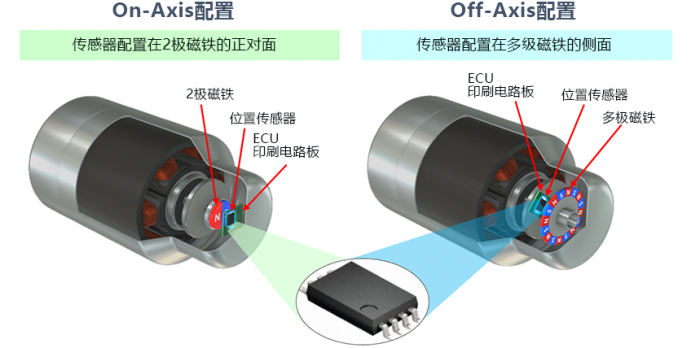

磁铁和TMR角度传感器的推荐配置

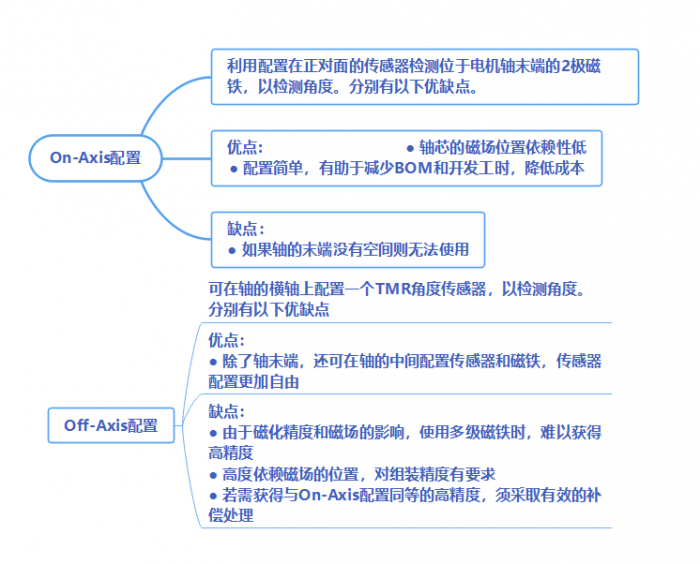

磁铁和TMR角度传感器的配置方法大致有两种：On-Axis（同轴检测/轴端检测）和Off-Axis（外周检测/侧轴端检测）。在两种配置中都能实现良好的角度精度，而多数情况下，建议先考虑On-Axis配置，若受到某些限制，再另行考虑Off-Axis配置。

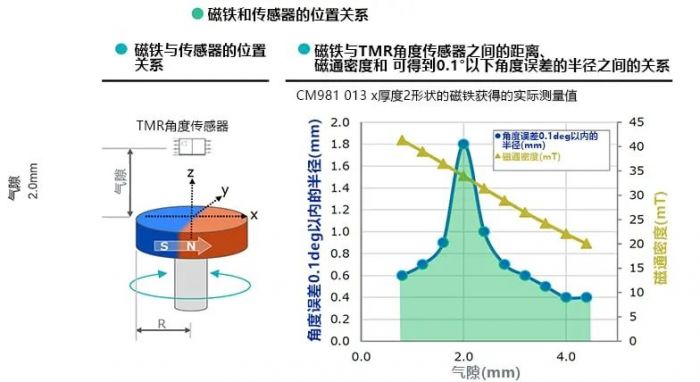

On-Axis配置示例
下图为在旋转轴上将传感器配置到距磁铁表面2.0mm的位置，不仅允许旋转轴有+/-1.8mm偏差，还能实现＜0.1°的测量公差，适用于所有TMR角度传感器。
下图为在旋转轴上将传感器配置到距磁铁表面2.0mm的位置，不仅允许旋转轴有+/-1.8mm偏差，还能实现＜0.1°的测量公差，适用于所有TMR角度传感器。

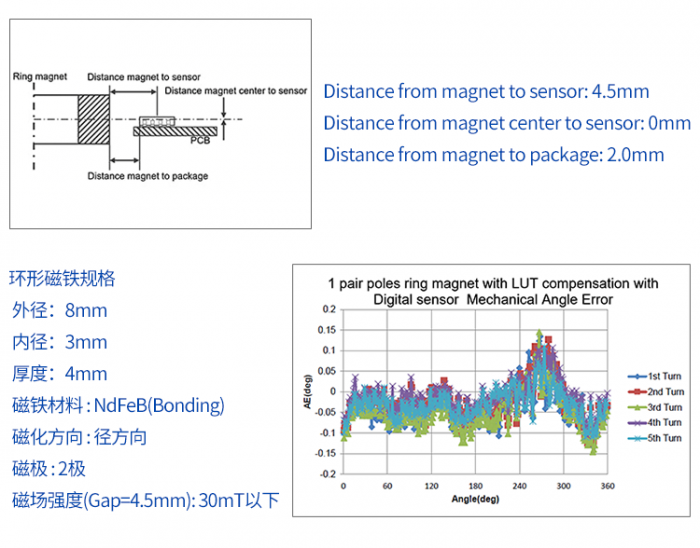

Off-Axis配置示例
根据以下示例，使用单极对环形磁铁时，通过Lookup Table进行校正，角度误差可降至0.15°以下。
根据以下示例，使用单极对环形磁铁时，通过Lookup Table进行校正，角度误差可降至0.15°以下。
