韩国KORCHIP高奇普SM系列超级电容器
主要特点：◇ 贴片封装，体积小，容量大，性能稳定
◇ 相对于电池，具有无限次的充放电寿命
◇ 没有过充过放保护要求，简化电路设计
◇ 完全符合ROHS环保要求，没有出口限制
◇ 可以与日本太阳诱电、日本精工对应型号完全互换
主要应用：
非常适合应用于太阳能手表，太阳能计算器，MP3，PMP，手机时钟后备电源，数码相机，PDA，数码相框的时钟后备电源,各种RTC实时时钟的后备电源
产品列表：
型号 Part number | 工作电压(V) Operating voltage | 容量(F) Capacitance | 内阻 ESR(Ω,@1kHz) | 尺寸 SIZE(mm) |
SM 3R3 703 | 3.3 | 0.07 | ≤100 | Ø4.8×1.4 |
SM 3R3 333 | 3.3 | 0.033 | ≤200 | Ø3.8×1.1 |
与日本太阳诱电、日本精工型号替换对照 :
KORCHIP型号 | 日本太诱TAIYO型号 | 日本精工型号 | 尺寸(mm) | 容量 |
DMS 3R3 224 | PAS614L(PIN脚完全相同，容量不同) | Ø6.8×1.4 | 3.3V0.22F | |
SM 3R3 703 T01 | XH414 IV01E | Ø4.8×1.4 | 3.3V0.07F | |
SM 3R3 703 T02 | XH414 IV02E | Ø4.8×1.4 | 3.3V0.07F | |
SM 3R3 703 R01 | PAS414HR（完全兼容） | XH414 II06E | Ø4.8×1.4 | 3.3V0.07F |
SM 3R3 333 T01 | Ø3.8×1.1 | 3.3V0.033F | ||
SM 3R3 333 H01 | PAS311HR（完全兼容） | Ø3.8×1.1 | 3.3V0.033F |
资料下载：
◇韩国KORCHIP SM系列贴片法拉电容规格书
◇日本太阳诱电TAIYO YUDEN贴片法拉电容规格书
◇日本精工贴片法拉电容规格书
选型指南：

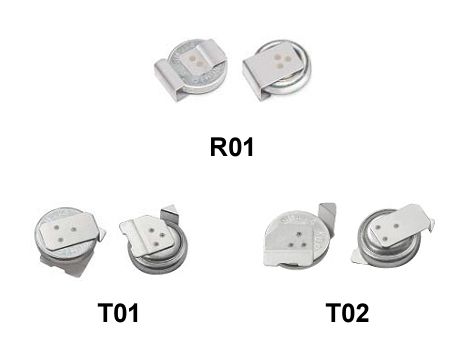

SM系列电容具有三种封装，其中T01封装是最常用的封装，此系列法拉电容可以采用回流焊方式加工焊接，提高了加工精度与速度，电容采用盘装，一盘数量为4000pcs。此电容可以直接替换日本精工、ELNA等公司的相应型号的电容。可以直接替换日本太阳诱电TAIYO的对应型号：PAS311HR(3.3V 0.033F)，PAS414HT(3.3V 0.07F，日本精工SII的型号：XH414/XH414H(3.3V 0.07F)。KORCHIP公司的官网为：www.korchip.com
