灵动微MM32位MCU加密方法
在MM32系列MCU产品中有多种加密手段保护用户程序，在这里给大家简单介绍几种加密手段，至于其他更高阶加密手段欢迎咨询灵动技术人员。我们这里程序加密的目的是防止板子中的程序被他人读出使用，现主要介绍的加密方法有：
1、 读保护
2、 唯一UID
3、 SWD 复用功能重映射4、 时钟来源判断是否自毁
1、 读保护
所有MM32的芯片都提供对Flash的保护，防止对Flash的非法访问——写保护和读保护。一旦设置了Flash的读保护，内置的Flash存储区就只能通过程序的正常执行才能读出，而不能通过这两种方式中的任何一种方式读出：通过调试器(JTAG或SWD)和从RAM中启动并执行的程序。所以我们需要对程序进行保护，一种比较简单可靠的方法就是把Flash设置成读保护。
读保护操作方法：
FLASH_Unlock();//解锁
FLASH_ReadOutProtection(ENABLE);//读保护使能
FLASH_EnableWriteProtection(FLASH_Pages); //写保护使能
FLASH_Lock();//上锁
解除读保护操作方法：
FLASH_Unlock();//解锁
FLASH_ReadOutProtection(DISABLE);//读保护失能
FLASH_Lock();//上锁
2、 UID加密

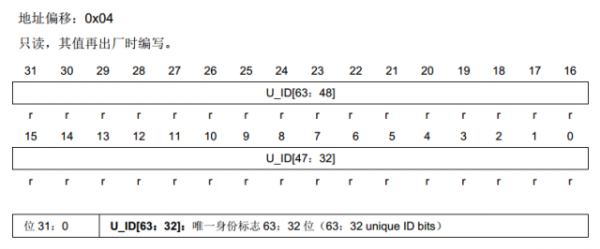

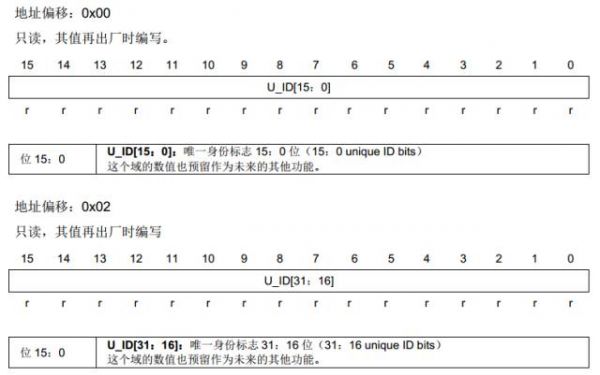

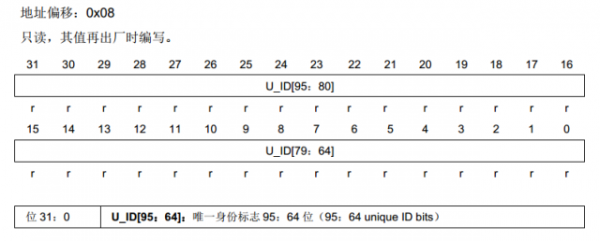

96 位的产品唯一身份标识所提供的参考号码对任意一个 MM32L0系列微控制器，在任何情况下都是唯一的。用户在任何情况下，都不能修改这个身份标识。
产品唯一的身份标识可用做如下功能：
用来作为序列号（例如 USB 字符序列号或者其他的终端应用）
用来作为密码，在编写闪存时，将此唯一标识与软件加解密算法结合使用，提高代码在闪存存储器的安全性
用来激活带安全机制的自举过程
这个 96 位的产品唯一身份标识，按照用户不同的用法，可以以字节（8 位）为单位读取，也可以以半字（16 位）或者全字（32 位）读取，基地址： 0x1FFF F7E8。
UID加密原理：
if(芯片UID=数组)
{
执行正常的程序;
}
else
{
执行伪程序;
}
读取UID样例程序：
for(i=0;i<12;i++)
{
Sys_ID[i]=*(u8*)(0x1FFFF7E8+i);
printf(" %0.2X",Sys_ID[i]);
}
UID匹配判断：
if(Sys_ID[0]==0x37 && Sys_ID[1]==0x20 && Sys_ID[2]==0x00 &&
Sys_ID[3]==0x11 && Sys_ID[4]==0x55 && Sys_ID[5]==0xAA &&
Sys_ID[6]==0xFF && Sys_ID[7]==0xFF && Sys_ID[8]==0x00 &&
Sys_ID[9]==0x32 && Sys_ID[10]==0x4D && Sys_ID[11]==0x4D)
{
printf("\r\n成功\r\n");
}
else
{
printf("\r\n失败\r\n");
while(1);
}
①为了避免破解者利用反汇编，根据芯片UID数据在二进制文件中查找对应相同数据的位置从而破解，可以将UID拆散成不同的组合，并且写到不同且不连续的地方。更进一步，可在程序中检测多份这样的分散UID，以增加反汇编的难度。或者将CPU ID进行加密，Flash中存储加密后的结果。
②将芯片的UID读取之后，经用户自己的复杂的加密算法对程序区的UID号加密运算后生成一个新的数组---用户自加密ID号，写入MM32 Flash中某一个固定地址存储空间。
在用户程序区多处读程序区的UID号和用户自加密UID号比较(经用户自己的复杂的解密算法解密后)，如不对应，则200次开机后随机异常。
另外，在程序区的多个地方判断用户自己的程序是否被修改，如被修改，则200次开机后随机异常，将不用的用户程序区用所谓的有效程序全部填满。
操作方法：
#define MM32_ID_D 65535
#define MM32_ID _ADDR 0x0800 00800
volatile u32 MM32_ID_addr[3]={0x1ffff7e8 - MM32_ID_D,0x1ffff7ec + MM32_ID_D,0x1ffff7f0 - MM32_ID_D};
/********************************************************************
函数功能：读取芯片UID
入口参数：p
返 回：无
备 注：
********************************************************************/
volatile void MM32_Read_ID(volatile u32 *p)
{
volatile u32 Addr;
Addr = MM32_ID_addr[0] + MM32_ID_D;
p[0] = *(vu32*)(Addr);
Addr = MM32_ID_addr[1] - MM32_ID_D;
p[1] = *(vu32*)(Addr);
Addr = MM32_ID_addr[2] + MM32_ID_D;
p[2] = *(vu32*)(Addr);
}
/********************************************************************
函数功能：加密并保存UID
入口参数：无
返 回：无
备 注：
********************************************************************/
void MM32_Encrypted_ID(void)
{
u32 MM32ID[4],dat;
MM32_Read_ID(MM32ID);
MM32ID[3] = MM32_ID_D;
dat = MM32ID[0] + MM32ID[1] - (MM32ID[2]/MM32ID[3]);
FLASH_Unlock();
FLASH_ErasePage (MM32_ID _ADDR);
FLASH_ProgramWord(MM32_ID _ADDR,dat);
FLASH_Lock();
}
/********************************************************************
函数功能：比较加密ID，正确返回0
入口参数：
返 回：1：不正确，0：正确
备 注：
********************************************************************/
u32 MM32_CMP_Encrypted_ID(void)
{
u32 MM32ID[4],dat,dat2;
MM32_Read_ID(MM32ID);
MM32ID[3] = MM32_ID_D;
dat = MM32ID[0] + MM32ID[1] - (MM32ID[2]/MM32ID[3]);
dat2 = *(u32*)( MM32_ID _ADDR);
if(dat == dat2)
{
return 0;//相同
}
else
{
return 1;//不同
}
用户可以自定义UID加密算法及存储加密后的UID的地址，防止其他人获取到该信息，用户可以在多个区域根据比较加密函数返回值做出相对应的操作，如：程序全擦除或者开机多长时间后进入异常状态。
3、SWD 复用功能重映射

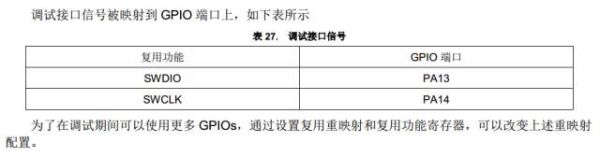

MCU的程序下载方式有多种：SWD和ISP等方式，为了增加程序被读出的难度，所以在程序中可以将SWD下载口PA13\PA14复用成其他的功能，这样就可以防止其他人通过SWD方式读取MCU的程序。
操作方法：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//开启复用时钟
GPIO_PinAFConfig(GPIOA, GPIO_PinSource13, GPIO_AF_7); //PA13复用其他功能
GPIO_PinAFConfig(GPIOA, GPIO_PinSource14, GPIO_AF_7); //PA14复用其他功能
4、时钟来源判断是否自毁
如果用户在硬件电路上有使用外部晶振，在程序一启动在配置时钟源时就判断外部高速时钟就绪标注，如果外部高速时钟就绪标志为1，就默认执行正常的应用程序，如果为0，跳转HSI，就执行伪程序或者实现自毁功能，并且在应用程序中也可以多次判断该位是否为1，该加密方案的前提是确保外部晶振工作正常，防止有其他人取下芯片做其他的操作。
以上是本次介绍的加密手段，如果MM32用户想更多了解MM32的加密手段请联系灵动微核心代理商-颖特新科技。
