MM32W无线MCU系列产品应用手册——模组与AT指令
在物联网的大趋势下，智慧城市和智能家居也随之兴起。而物联网的发展离不开无线技术，众所周知蓝牙是目前物联网产业中使用最广泛的无线通讯技术，特别是像蓝牙这种低功耗技术，更是众所瞩目的焦点。BLE的优点主要包括：高可靠性、高安全性、低成本、低功耗。
灵动微电子有基于ARM? CortexTM-M3 和ARM? CortexTM-M0为内核的无线连接功能的MM32W系列（集成MCU+RF射频芯片的单芯片），MM32W0xxB 产品提供LQFP48 和QFN32 封装形式；根据不同的封装形式，器件中的外设配置不尽相同。这些丰富的外设配置，使得MM32W0xxB 产品微控制器适合于多种应用场合。
下面是MM32W0系列的选型表，可以根据所需的外设来选择合适的型号。

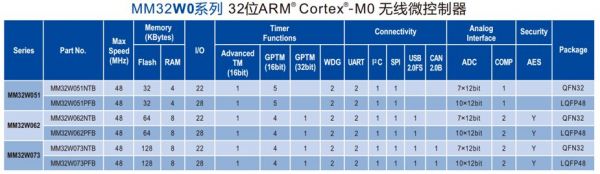

图1 MM32W0系列选型表

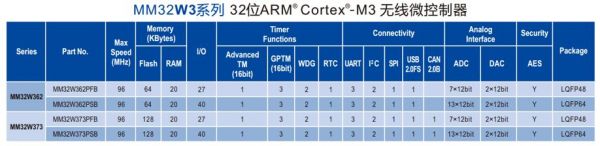

图2 MM32W3系列选型表
为了方便客户的使用，灵动微电子设计了几种蓝牙模块及配套的蓝牙开发板，只需配备少许的外围元件就能实现其强大无线数据传输功能，，搭载了MM32W0xxB是超低功耗的单模蓝牙芯片，工作电压为2.3V ~ 3.6V，多种省电工作模式保证低功耗应用的要求。支持多种数据通信接口（UART\USB\IIC\SPI等），支持AT 指令，用户可根据需要更改串口波特率、设备名称、配对密码等参数，使用灵活。该模块主要用于短距离的数据无线传输领域，可以实现与手机间一对一互连。

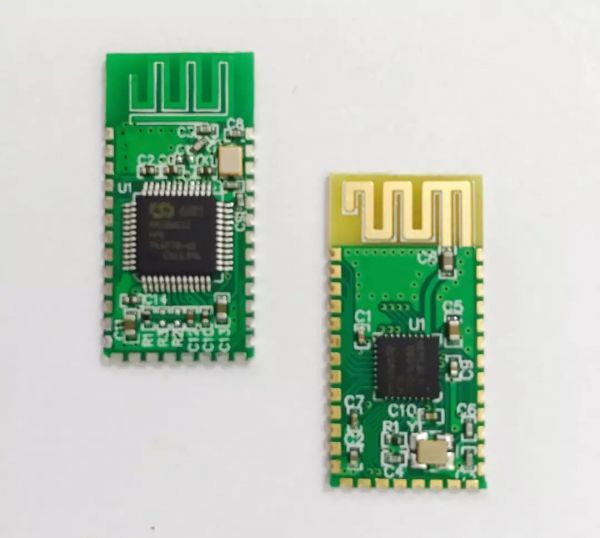

图3 两种常用的模块

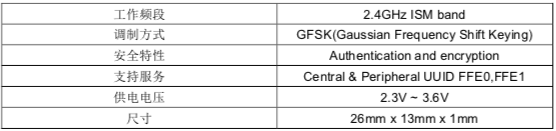

图4 模组物理特性
模组主要应用领域：
1）蓝牙无线数据采集、传输；
2）工业遥控、遥测；
3）无线键盘、鼠标；
4）汽车检测设备、交通、井下定位、报警；
5）智能家居、楼宇自动化、安防、机房设备无线监控、门禁系统；
6）蓝牙操纵杆、蓝牙游戏手柄；
7）蓝牙遥控玩具；
8）防丢器、LED 灯控、iBeacon
使用AT指令控制模块
下面我们使用蓝牙开发板来演示AT指令控制蓝牙模块，通过Micro-USB线连接电脑，打开串口助手，手机端使用蓝牙APP软件与模块连接。

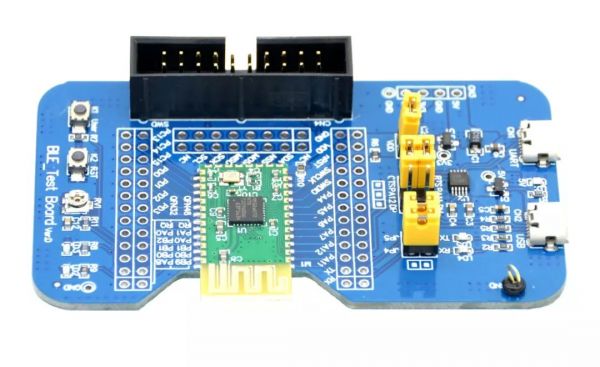

图5 蓝牙开发板

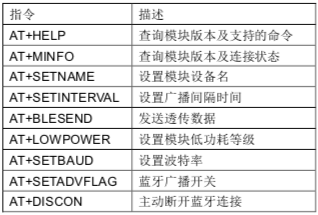

图6 部分AT指令列表
如图4在程序运行之后，首先在串口输出的是模块的MAC地址，手机连接之后输出已连接信息，在第三行，收到手机端发来的Hello字符串。接着，我们通过串口向模块发送AT指令，AT+BLESEND=10,0x4D696E644D6F74696F6E，在手机端收到发来的字符串”Mindmotion”如图5，最后断开连接，串口输出状态。

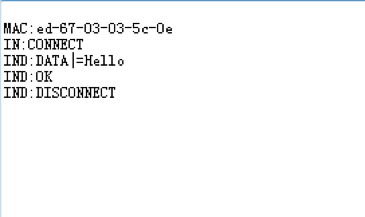

图7 模块串口输出

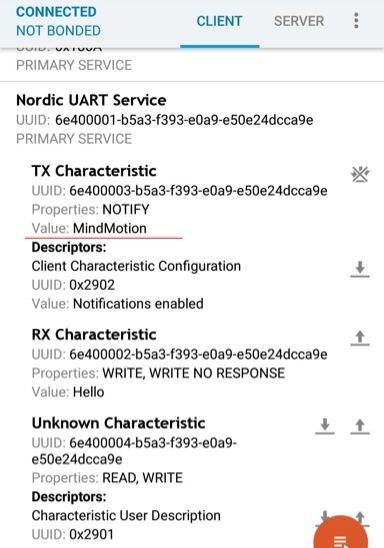

图8 手机端收发数据
对于简单的应用，连接上VDD、GND、TX和RX这四根线之后就可以为项目增加蓝牙通信功能。

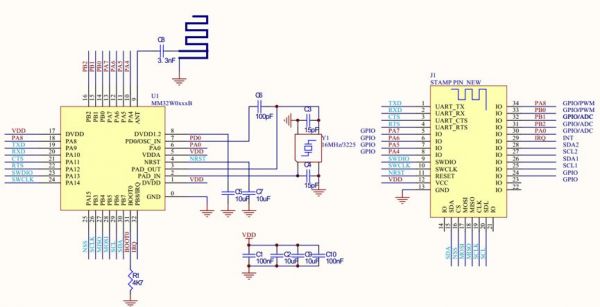

图9 QFN32典型应用电路
用户如果有需要重新设计PCB，可以参照上面的原理图，自行设计合适的通信模块，更好地应用在不同的项目中
