村田教你测试薄膜型高频电感器电气特性方法

关键字: 测试电感器电器特性方法 测量仪测试 测试夹测试 作者:admin 来源:不详 发布时间:2018-01-10 浏览:5

1. 规格书中指定的测量仪器、测试夹具请确认使用的测量仪器和测试夹具是否合适。

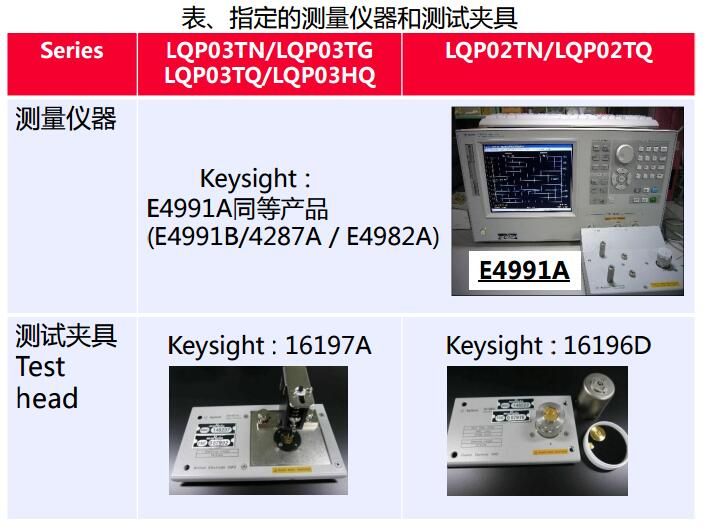

规格书中指定的测量仪器

2. 校正?补正方法为了进行正确的测量,有必要正确地进行测量仪器的校正以及测试夹具的补正。按照以下顺序进行。

2-1 Open/Short/Load校正。为了在7mm连接器的端面处校正,将校正工具16195B的校正套件(open/short/load)安装到测试头上,进行校正。

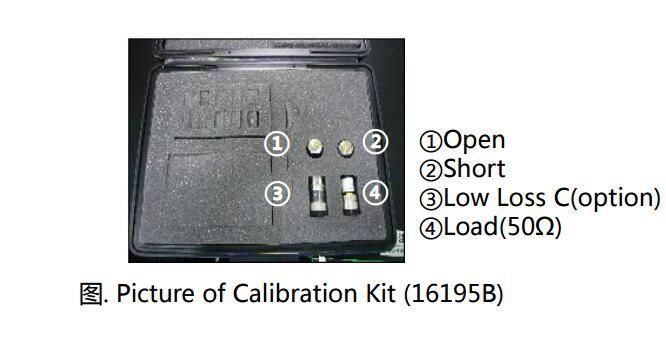

校正工具16195B

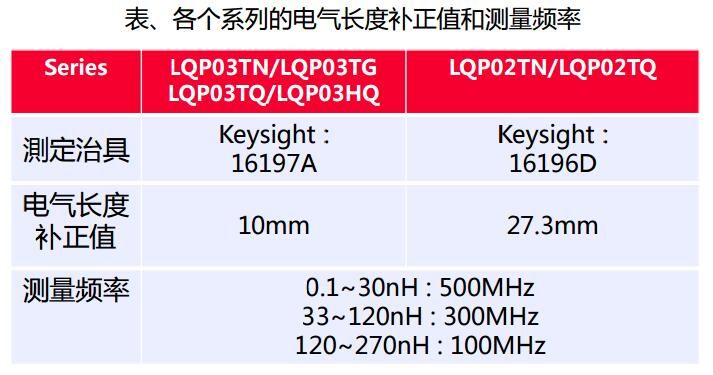

2-2 电气长度补正。在测试头上安装上指定的测试夹具后,输入下表所示的电气长度补正值,进行测试夹具的电气长度补正。此外,结合测量电感值,输入测量频率。

测量电感值,输入测量频率

2-3 Open/short补正。为了测量面的电极间的补正,进行OPEN/SHORT补正。进行SHORT补正前,请务必输入指定的残留电感值。(表B)。

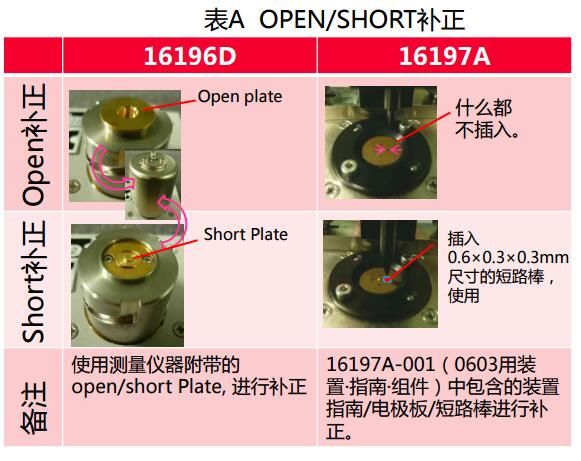

Open/short补正

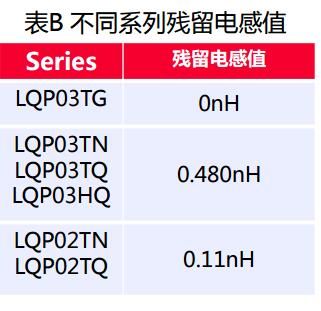

残留电感值

3. 样品测量时的注意事项
1. LQP03TN/LQP03TG/LQP02TNseries中有方向识别标注

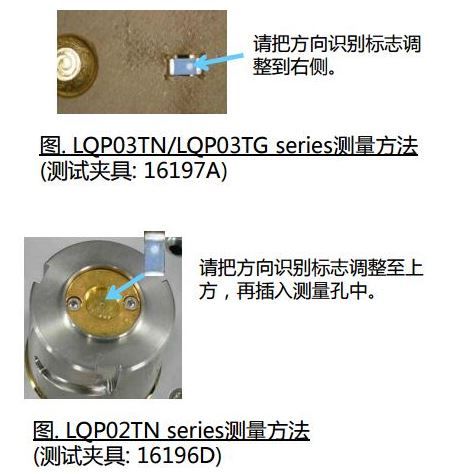

测量方法

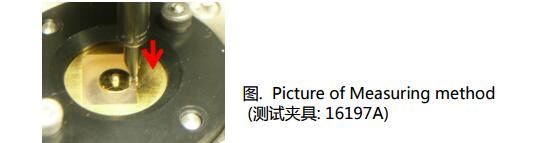

2. 使用16197A时,过于用力按压芯片,有可能使芯片受损。

16197A
