超声波传感器（结构开放型）的基本电路构成
什么是超声波传感器（结构开放型）的电路构成？
介绍超声波传感器（结构开放型）距离检测的基本电路。距离检测电路被称为脉冲反射方式，用于测量从超声波的发射脉冲到接收脉冲的反射时间。到物体的距离L与反射时间T之间的关系由下式表示。
L = C×1/2×T C：音速（TOF =Time of flight）
也就是说，可以通过测量到物体的反射时间来测量到物体的距离。
下图作为参考信息显示了基本电路构成
超声波传感器（结构开放型）的开发环境
由Texas Instruments公司介绍超声波AFE等用于超声波传感器（结构开放型）动作的IC。请用于测试及实际动作电路设计。
Texas Instruments公司 超声波IC网站由此进入
在IoT中，帮助充分利用收集的传感器信号的软件非常重要。关于接收超声波信号后的动作（例如，〜m的距离以内有人接近就发出警报等），使用以下编程工具构建软件的情况越来越多。
Arduino公司生产的微控制器
由Arduino基板和Arduino IDE（程序）构成的系统。
搭载了Raspberry Pi公司生产的ARM处理器的单板机
搭载以700Mhz动作的ARM处理器的小型计算机。

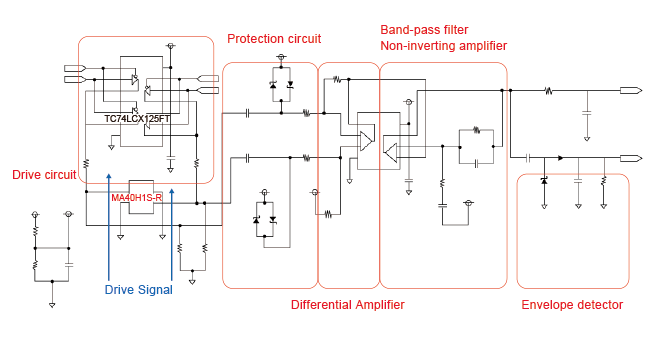

发射接收兼用型 MA40H1S-R（SMD型）电路示例

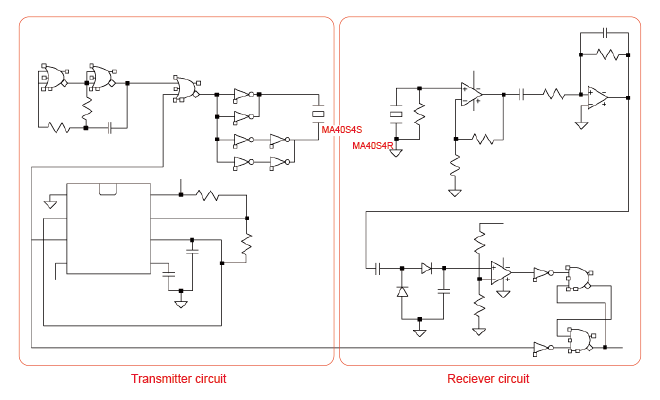

发射接收分别专用型 MA40S4R/MA40S4S电路示例
