从8张电路图深入理解晶体管开关电路

关键字: 晶体管 晶体开关电路 开关三极管 作者:admin 来源:不详 发布时间:2018-01-10 浏览:7


三极管的开关功能怎么理解呢,下面以8个实例图片,生动的阐述三极管作为开关的功能,很好理解。

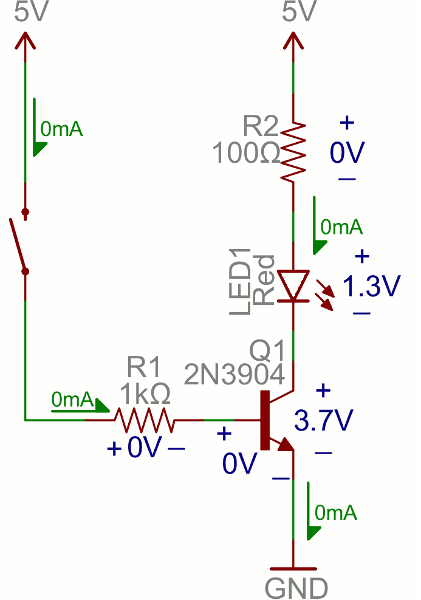

1、低边开关

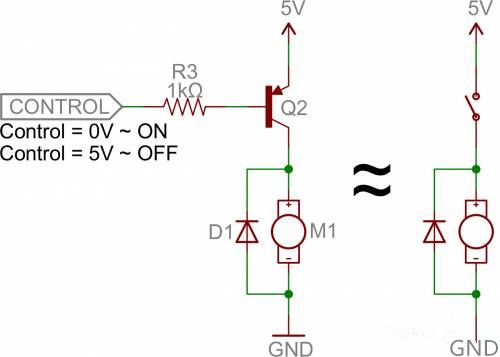

2、高边开关


3、基极电阻

三极管的开关功能:基极电阻

4、非门电路

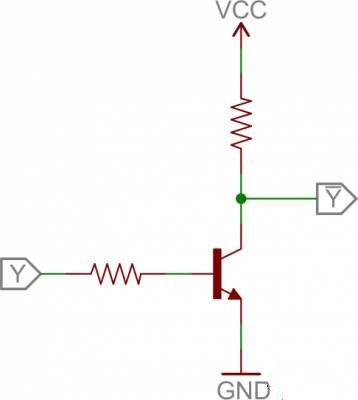

三极管的开关功能:非门电路

5、与门

三极管的开关功能:与门

6、或门

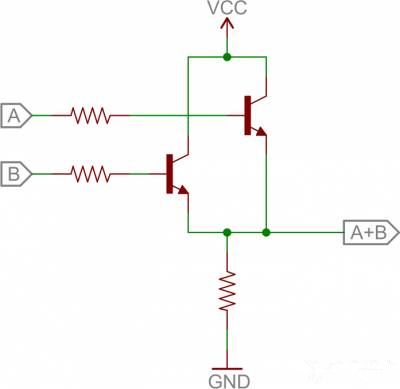

三极管的开关功能:或门

7、H桥

三极管的开关功能:H桥

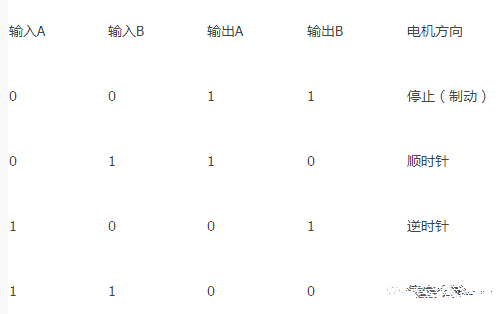

7-2

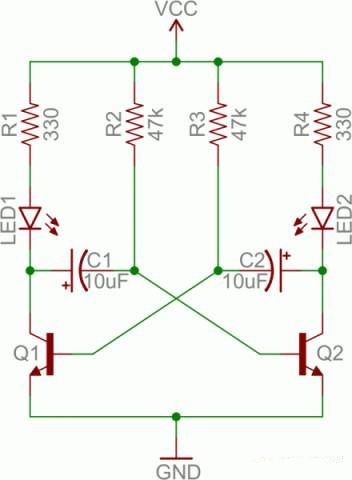

8、振荡器

三极管的开关功能:振荡器
