晶振停振的几种原因及解决方法
如今的电子科技时代,我们已离不开生活中的智能产品,而手机却依赖它,一颗比米粒还要小的晶振,决定了整块电路板的“生死”。如果它不运作,整个系统就会瘫痪,在行业中被人们堪比为电路板的心脏。所以晶振的质量至关重要,颖特新代理的村田晶振是性能质量极佳,工程师选型时可以优先考虑村田晶振。

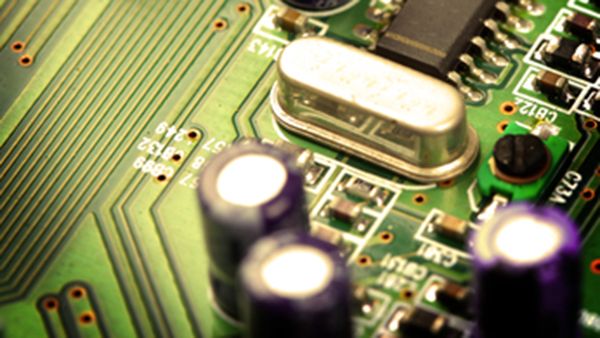

晶振停振
晶振是各板卡的“心跳”发生器,选择好的晶振,保障线路板的经久耐用性。然而难免会碰到晶振停振的问题。晶振的作用就是向显卡、网卡、主板等配件的各部分提供基准频率,它是时钟电路中最重要的部件。晶振就像个标尺,工作频率不稳定会造成相关设备工作频率不稳定,自然容易出现问题。在实际应用中,遇到晶振停振,要结合实际情况和产品规格。
大量晶振不起振造成整机无电问题的原因有:
晶体本身原因:晶片碎裂、寄生、DLD不良、阻抗过大、频率不良、晶体牵引力不足或过大。
电路原因:其他元件不良、负载电容或电路设计或加工造成的杂散电容离散度大、晶体两端电压不足、电路静态工作点有问题。
晶振损坏
在工作电路中,如果晶振损坏会有哪些特征现象呢?
晶振损坏分为两大类:
- 彻底停振:如果晶振停振,对手机而言可能无法正常开机,就像心脏突然停止跳动,以该晶振为时钟信号的电路都会停顿罢工。
- 具有不稳定性:引起不稳定性的原因有很多,可能是晶振质量问题,更多原因则是晶振参数与电路参数不相匹配,例如系统要求精度20ppm,而晶振参数只有50ppm;再或者匹配电容要求12PF,而实际电容只有9PF诸多原因。
解决办法
1. 彻底损坏
彻底损坏时,可将其拆下,与正常同型号集成电路对比测其每一引脚对地的正、反向电阻,总能找到其中一只或几只引脚阻值异常。
2. 具有不稳定性
咨询的晶振供应商,算出正确电容匹配值更换晶振,或者是更换外挂电容。更换精度合适的晶振,如果是其它问题引起的不稳定,用无水酒精冷却被怀疑的集成电路,如果故障发生时间推迟或不再发生故障,即可判定。通常只能更换新集成电路来排除。
晶振停振注意要点
- 由于晶振在剪脚和焊锡的时候容易産生机械应力和热应力,而焊锡温度过高和作用时间太长都会影响到晶体,容易导致晶体处于临界状态,以至出现时振时不振现象,甚至停振。
- 在焊锡时,当锡丝透过线路板上小孔渗过,导致引脚跟外壳连接在一块,或是晶体在制造过程中,基座上引脚的锡点和外壳相连接发生单漏,都会造成短路,从而引起停振。
- 当晶体频率发生频率漂移,且超出晶体频率偏差范围过多时,以至于捕捉不到晶体的中心频率,从而导致芯片不起振。
- 由于芯片本身的厚度很薄,当激励功率过大时,会使内部石英芯片破损,导致停振。
- 在检漏工序中,就是在酒精加压的环境下,晶体容易产生碰壳现象,即振动时芯片跟外壳容易相碰,从而晶体容易发生时振时不振或停振。
- 在压封时,晶体内部要求抽真空充氮气,如果发生压封不良,即晶体的密封性不好时,在酒精加压的条件下,其表现为漏气,称之为双漏,也会导致停振。
