村田X1/Y2金属端子安规电容KCA系列Type MF介绍

关键字: 安规电容 金属端子电容 村田电容 作者: 来源: 发布时间:2018-11-05 浏览:10

村田制作所已将端子间距为4mm以上且经汽车用安全标准认定的金属端子型多层陶瓷电容器 KCA系列Type MF商品化。主要可用于电动汽车的车载充电器(OBC*1)、变频器、DC-DC转换器等。本商品计划于2018年12月起开始量产。

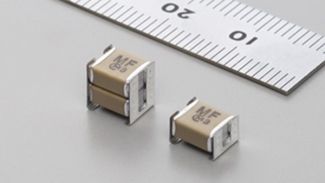

村田X1/Y2金属端子安规电容KCA系列Type MF

经汽车用安全标准认定的金属端子型多层陶瓷电容器 KCA系列Type MF已获得电容器国际安全标准IEC60384-14 Class X1/Y2认证,可在车载用充电器等中作为Class Y2的Y电容器*2使用。采用通过金属端子的弹性作用缓和施加于陶瓷体的压力,抑制发生断裂风险。在车载用充电器中,本产品不仅作为安全标准认定的电容器被要求的AC产品线,也作为DC产品线的Y电容器被采用。

以往的KCA系列Type MF虽然一直符合IEC60384-14规定的端子间距为3.2mm,但在电动汽车用途的DC产品线使用时,因外施电压、工作环境、基板材料等因素,有些情况下端子间距离3.2mm仍不够。本商品通过对金属端子的新设计,实现了端子间距为4mm以上。与以往的产品相比,能够支持更高电压的设计需求。

产品概述

开发产品
【参考】以往产品
品号(示例) KCA55W7UMF103ML01# KCA55W7UMF103MH01#
形状 Murata introduces safety standard certified metal terminal type MLCC for automotive applications with a distance between terminals of 4 mm or more.
L尺寸 6.1 ±0.4 mm 6.1 ±0.4 mm
W尺寸 5.1±0.3 mm 5.3 ±0.2 mm
T尺寸 6.4 ±0.3 mm 6.4 ±0.3 mm
金属端子宽e 0.9 ±0.2 mm 1.2 ±0.2 mm
金属端子电极间距离d 4 mm (min.) 3.2 mm (min.)

Type MF产品一览表

  • 工作温度范围: -55 ~ +125℃
  • 额定电压: 250Vac(r.m.s.)、630Vdc (仅有250Vac(r.m.s.)获得安全标准认定
  • 静电容量值: 100 ~ 10,000pF
  • 温度特性: U2J 特性

术语说明
*1. OBC: On Board Charger。是将工频电源转换为直流,给电动汽车等的主电池充电的车载充电器。
*2.Y 电容器:是主要以消除电源线噪声为目的,连接于电源线与底盘之间的电容器。

关于村田

株式会社村田制作所是一家进行基于陶瓷的无源电子元件与解决方案、通信模块和电源模块之设计、制造与销售的全球领先企业。村田致力于开发先进的电子材料以及领先的多功能和高密度模块。公司的员工和制造基地遍布世界各地。
