村田micro ES超小型编码器开关
株式会社村田制作所成功研发出作为世界超小尺寸的编码器开关,带开关的旋转编码器超小型产品 micro ES, 并已开始提供样品。主要用于智能手表、蓝牙耳机、智能眼镜。量产开始时间预计为2017年12月。
可穿戴设备上需要小型且具有优越操作性的用户界面。micro ES是作为满足该需求的编码器开关开发而成。通过精密加工技术和模块化技术,将增量型旋转编码器和轻触开关一体化,在3.4✕3.2✕2.3mm(除去突起部位)的超小型尺寸上实现点击感、两相脉冲输出和按压开关功能。今后将致力于可穿戴设备用需求开发和销售。
规格:
品名:SVM3A012A0A00R00
[旋转编码器]
输出形态:A相、B相2输出
输出数:6脉冲/360度、每相
位相差 : 15度±10度
点击数:12次点击/360度
[轻触开关]
驱动力:1.6±0.5N

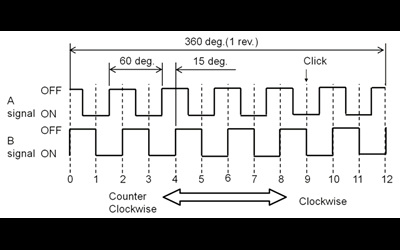

输出信号波形:

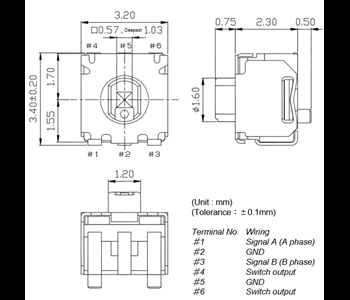

外形尺寸:
3.4✕3.2✕2.3mm(除去突起部位)

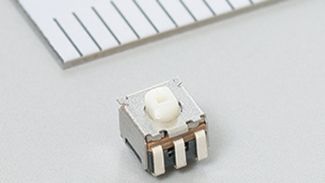

外观图:
安装事例:
