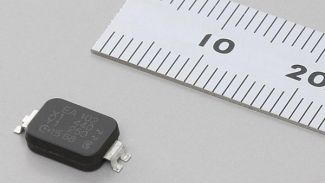

村田Y1安规SMD陶瓷电容器DK1系列
村田的安规电容你以为都是带引脚的吗？村田代理商为你介绍村田SMD系列的安规电容。村田DK1系列是通用型、 树脂压模、 表面贴装的IEC 60384-14 Y1等级安全规格认证陶瓷电容器，适用于薄型电源。 该电容器通过采用在圆板型陶瓷介电质上安装板状端子并进行树脂压模，将引线型电容器产生的端子部分厚度进行抑制，实现了小于2.5mm的安装高度。 压模树脂的性能经过了调整，并且该电容器经过专门设计从而可通过金属端子连接到基板。 因此，可确保较高的抗冷却/加热循环性能等高可靠性。 得益于元件回流表面贴装，不再需要确保基板背面的绝缘距离。
安全规格认证电容器主要以去除商用交流电源线上叠加的噪声为目的，配置于电源线输入侧。 该电容器非常适合用于紧凑型AV设备、LED照明设备和1U机架式设备等所有要求薄型的交流-直流开关电源。 该陶瓷电容器可用作Y级或X级电容器。 作为用于2类电源的Y级电容器和用于一次侧和二次侧耦合的电容器，DK1电容器有助于减小电源设备的尺寸和厚度。
Y1亚等级 电容器从线路连接到底板， 根据国际标准IEC 60384-14绝缘类型的分类，对该类电容器的性能要求最高。 该标准从防止因漏电造成火灾和触电等观点出发，对连接于商用电源上的电容器的耐压性能和阻燃性能进行了规定。 这些电容器还符合UL (UL 60384-14)、ENEC (EN 60384-14)、CQC (IEC 60384-14) 以及KTC (KC 60384-14) 认证标准要求。
该电容器的尺寸仅为11.4mm x 6mm x 2.5mm（长x宽x厚），工作温度范围为-40°C至+125°C。可用电容值范围为10pF至1500pF，Y1额定电压为250VAC RMS和300VAC RMS。
村田Y1安规电容规格
- 工作温度范围：-40°C至+125°C
- 尺寸（长x宽x高（最大值））：11.4mm x 6.0mm x 2.5mm
- 绝缘电阻：6000MΩ以上
- 符合RoHS要求
