新唐LED显示屏解决方案
台湾新唐LED显示屏解决方案具备低成本、低耗能、容易安装、容易操作等优点，因此被广泛的使用在商场、店家、机关单位、展览、车站等场所。新唐科技所推出的 LED 显示屏参考设计，提供客户快速导入具成本优势的 LED 显示屏控制板。

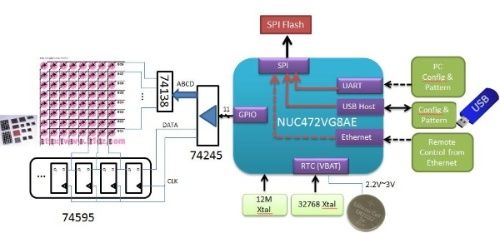

此次推出参考设计方案，有NUC472VG6AE以太网方案，以及 M452RG6AE 精简型方案。NUC472以太网方案可通过Ethernet、USB、Bluetooth更换显示屏字幕，支持单色LED达80K点，双色LED达40K点，系统方块图如下：

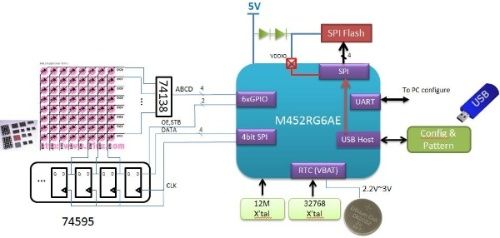

M452精简型方案可透过USB、Bluetooth更换显示屏字幕，支持单色LED达32K点，双色LED达16K点，系统方块图如下：
两方案亦支持以RTC定时更换显示屏功能。Bluetooth可透过手机、计算机，远程更换显示内容，新唐亦提供 Android 版本 App 以供参考。
新唐LED显示屏方案特点
- 新唐 NuMicro ARM Cortex-M4 系列，可支持宽工作电压2.2~5.5V，可节省LDO及两个74245芯片，降低BOM成本及电路复杂度。
- 支持 USB Full Speed 2.0 更新LED显示内容。
- 支持SPI接口控制LED板, 最高速可控制62片双色16K点, SPI支持PDMA功能, 可省下大量的CPU运行时间。
- 支持独立电源Calendar RTC, 当主计算机断电时，RTC仍然可以记录时间正常工作。
- 支持SPI Flash功能，SPI 可支持PDMA功能，加速SPI Flash的读写并减少CPU介入, 可省下大量的CPU运行时间。
- 支持UART打印信息功能, M452 UART FIFO有 16个字节, 具备高速收送数据的能力，且非常适合透过UART进行除错。
- NuMicro特有加密及程序保护，保障程序不被盗取。
相关 IC
- NUC472VG8AE
- M452RG6AE
