新唐mini55/mini57无线充电芯片解决方案
随着物联网(IoT)、可穿戴和便携式设备的发展，消费者开始厌倦杂乱的电缆和需要频繁充电的电池。无线充电的优势远远不止于摆脱线缆的束缚。当前市场上各种各样的近场、远场充电无线技术，其中包括感应式、谐振式、超声及红外线充电等等，这些技术都需要遵循不同的标准，也需要不同程度的折中。随着人们对无线世界的向往，预计充电技术将出现急剧增长。

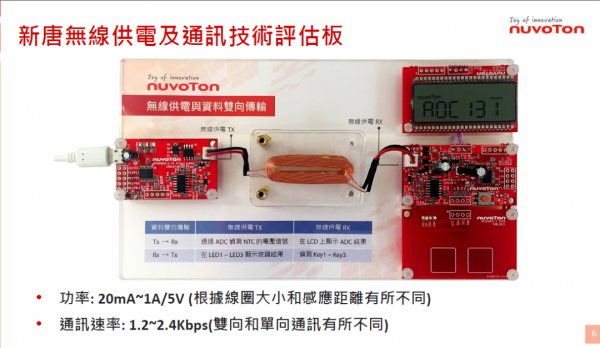

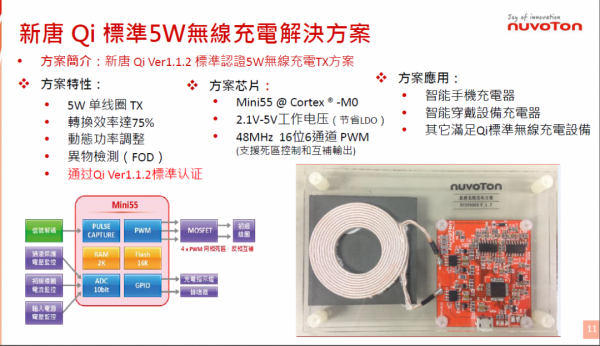

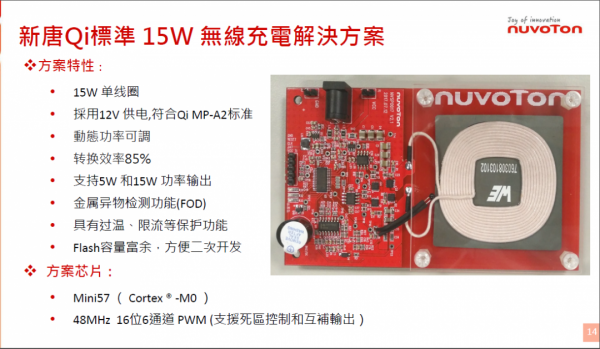

台湾MCU第一生产厂家芯唐科技推出了多款符合Qi标准的无线充电解决，我们先一起欣赏其精致的电路板：
无线充电IC原厂及其代理商
无线充电属于高壁垒行业。目前无线充电产业链涉及到的有无线充电芯片、模组方案设计、磁性材料线圈以及天线等企业。从整体产业链分布来看，无线充电分为发射端和接收端，接收端又可以分成芯片和模组两个大部分。
线圈做的好的国外企业有TDK、MURATA（村田）、松下等等。国内企业的代表有立讯精密、信维通信等。
无线充电芯片包含了硬件、软件以及协议等一些列无线充电所需的电源管理系统，但是由于壁垒较高，主要由国外巨头掌握，如：IDT、TI、ST、ADI、高通、博通、东芝、安森美、Maxim、凌力尔特、Fulton、Witricity、PowerbyProxi（三星投资）、Energous、Delphi、松下、罗姆、富士通、瑞萨、理光等，台湾厂家如：联发科、江南app公众号 江南app公众号 、立锜、以及大陆一些布局较早的初创公司。
新唐无线充电解决方案
新唐无线充电方案符合无线充电联盟 (WPC) Qi 标准，主控芯片 Mini55 采用 32 位的 ARM® Cortex®-M0 为内核，内嵌丰富外设资源，可灵活增添功能，具备高性能、低功耗的优点。
本方案实现 Qi 标准的所有功能，兼容符合 Qi 标准的接收器，并具智能管理无线电源传输。为了提高用户体验的满意度，增加动态功率调整功能，当输入功率不足时，也能保证充电。同时，还添加了金属异物检测功能，确保充电过程安全。
本方案采用 5V 供电，适用于无线充电发射端，主控芯片 Mini55 通过解码接收端发送的信号，调整脉宽调制信号（PWM）的频率，控制谐振电路之频率改变充电电流，从而满足发射端的要求。Mini55 主控芯片运行频率可达 48Mhz ，内建 3 个 16 位脉宽调制发生器，提供 6 路脉宽调制输出或 3 对互补的脉宽调制输出，10 位模拟数字转换器，转换速率达 500KSPS 。NTC3703 是 V3.3 稳压器芯片，提供误差不大于 2% 的参考电压，大幅提升模拟数字转换器检测的精度。

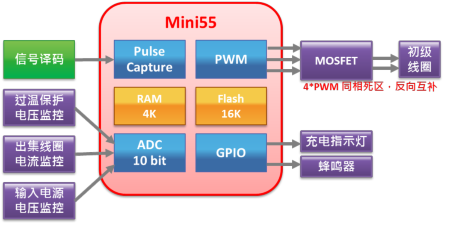

系统示意图如下：
新唐Mini55无线充电解决方案特色
符合 Qi V1.1.2 A11 标准。
5V 供电，动态输入功率调整，适合笔记本、电脑等USB驱动供电。
具有金属异物检测功能 (FOD)、具有过温与限流等保护功能，确保使用者安全。
具有 LED 灯可显示充电状态和故障状态。
相关IC
Mini55
NCT3703
