最新低功耗 LCD 微控制器应用于家电控制面板
Cortex-M23 內核
NuMicro M254 系列
IC 特点
M254 系列是 32 位低功耗微控制器产品内建 LCD 驱动，基于 M23 内核支持 Armv8-M 指令集架构，工作频率为 48 MHz，内建 128KB Flash及 16 KB SRAM，运作在 1.75V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 的工业温度范围。
M254 系列内建 8 x 28, 6 x 30, 4 x 32, 8 x 44, 6 x 46, 4 x 48 COM/SEG 驱动控制器，具备电荷泵以及内部电阻分压驱动 LCD 方式，电荷泵用以确保电池电压降低的情况下 MCU 仍能使 LCD 对比度保持一致，并能支持 3V 至 5V 的 LCD 玻璃。
M254 系列支持丰富的周边界面，如定时器、看门狗定时器、5路PDMA、3组UART、1 组 I2C、1 组 SPI/I2S、1 组 USCI (通用串行接口)与 6 路 16 位 PWM。整合高性能模拟周边电路，包含 16 信道 12 位 730 kSPS 采样率 ADC、两组模拟比较器 (ACMP)、温度检测传感器来降低外部周边组件的采用并缩小终端产品尺寸，并提供多种封装。

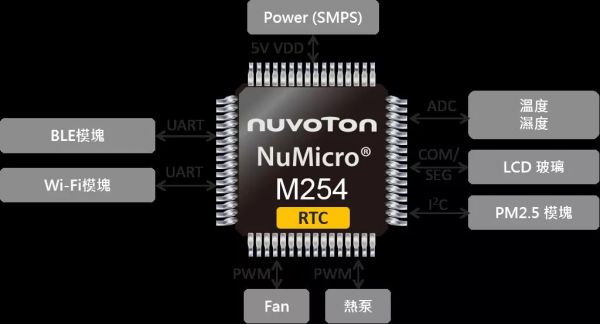

家电控制面板
M254 关键特色
高达4组串口
支持5V操作电压、可直接连接外部组件
支持RTC独立引脚
支持8COM ? bias LCD玻璃、驱动能力强
延伸应用
新风系统
地暖系统
中央空调
