新唐开发平台:进阶使用者的七大诀窍 (3) 使用 System Viewer 检查寄存器状态

作者: 来源: 发布时间:2021-12-28 浏览:5

进阶使用者的七大诀窍

使用 System Viewer 检查寄存器状态

适用情境

  • 外设的动作非我预期,我想观察寄存器的值是怎么变化的。

  • 我想试着改变寄存器的值来看反应,一定要重新编译再刻录吗?

除错技巧

以Keil为例,System Viewer 是在除错模式下用来观察寄存器的的工具,非常实用。

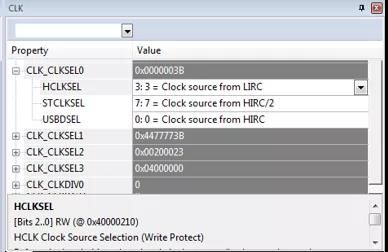

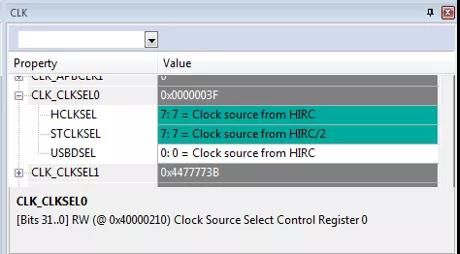

  • 实时监控寄存器值 (框格变成绿色表示值有更新)。

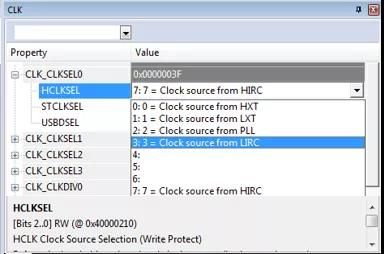

  • 直接在框格中修改值就可以暂时生效。

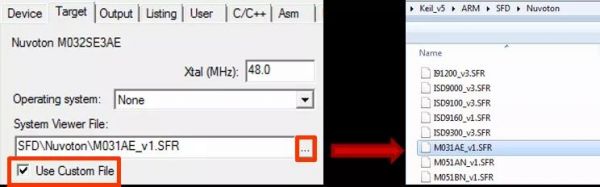

1. “Alt + F7” 打开 “Options for Target”并选择“Target”页面。

2. 检查预设的SFR档案与目标芯片是否相同。

若不同,勾选 “Use Custom File”可选择其他档案。

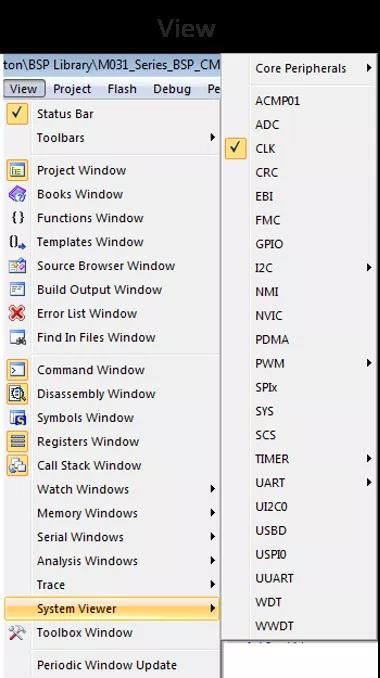

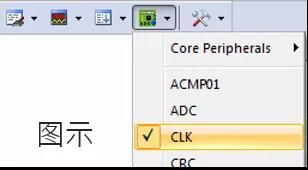

3.进入除错模式,在工具栏中选择欲观察的外设。有以下三种方式可开启:Peripherals,图示或 View。
