新唐蓝牙低功耗 MCU 带你快速实现摄影灯光应用

作者: 来源: 发布时间:2021-12-28  浏览:3

新唐蓝牙低功耗 MCU

快速实现摄影灯光应用

随着线上影音管道的流行在各种知识或话题分享,线上直播都是一个现行正夯的方式,也因为大到一组摄影团队小到个人直播都可以随时随地进行,摄影器材迎来一个新的热潮时代,凡举闪光灯、引闪器、LED补光灯、摄影灯等等也为了更便捷的在各场景使用采取了无线控制的方式如2.4G或是蓝牙传输,并要求实时性、稳定性与传输距离以符合使用的需求。

具备蓝牙低功耗5.0 (BLE5.0)与2.4G proprietary的NuMicro® M031BT 系列工作频率达 48 MHz并内置最高 128 KB Flash 和 16 KB SRAM ,提供12 路 96 MHz PWM可提供驱动RGBW LED面板,多组I/O以供按键设计并有SPI可接点阵式LCD做屏幕显示,另外还有ADC可供侦测电池电量与旋钮设计,NuMicro® M031BT系列的精准模拟控制功能与丰富周边I/O并提供无线双模的特色,为灯具器材设计的需求带来整合控制与无线传输的优势。

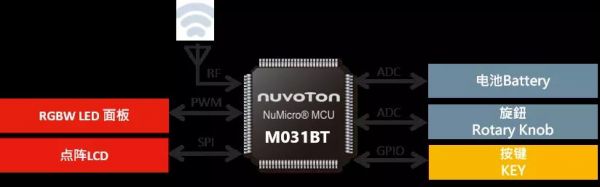

NuMicro® M031BT实现LED补光灯框图

新唐NuMicro® M031BT系列提供 BLE 5.0 和 2.4 GHz 双模功能,针对射频应用提供高达 +8 dBm 的射频发射功率、-92 dBm 的良好接收灵敏度、1 Mb/s 或 2 Mb/s 的传输速度,并且能在 2.4GHz 干扰严重的环境提供突出 的抗噪表现,满足摄影器材应用要求30~100米的传输距离,提升通讯距离和可靠性,不论是在利用BLE5.0透传功能来做资料传输的应用或是使用2.4G proprietary都能符合客户的应用需求,新唐也准备了可用来测试连线沟通的手机APP供客户开发参考。

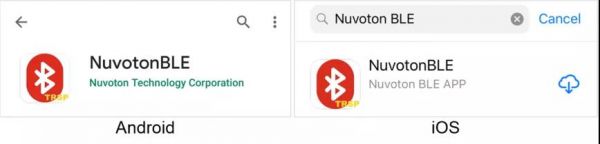

NuMicro® M031BT蓝牙传输测试 APP

NuMicro® M031BT 系列运作于1.8~3.6V工作电压,内建32位硬件乘法器/除法器、高达5通道PDMA、16通道12位2 MSPS高采样率的ADC可运行在1.8V低电压。此外,为了保护开发者的知识产权,内嵌一个额外的安全保护 Flash 区块 (SPROM, Security Protection ROM),提供一个独立且安全加密执行区域以保护关键程序代码。

相较于传统使用控制MCU加上无线通讯模块的形式,NuMicro® M031BT 系列整合控制与无线传输功能,QFN48封装面积仅有5mm x 5mm便于节省PCB设计空间,加上新唐透传范例程式与天线参考设计使得蓝牙低功耗的应用开发变得相当容易。
