新唐 M0、M4、Arm9 产品线满足汽车充电桩不同单元的规格需求

作者: 来源: 发布时间:2021-12-28 浏览:19

新唐 M0、M4、Arm9 产品线

满足汽车充电桩不同单元的规格需求

什么是充电桩

充电桩其功能类似于加油站里面的加油机,可以固定在地面或墙壁,可以根据不同的电压等级为各种型号的电动汽车充电。

充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。


充电桩目前分为交流充电桩和直流充电桩:

  • 交流充电桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电,功率一般较小(有7kw、22kw、40kw等功率),充电速度一般较慢

  • 直流充电桩(或称非车载充电机)则是直接输出直流电给车载电池进行充电,功率较大(有60kw、120kw、200kw甚至更高),充电速度较快

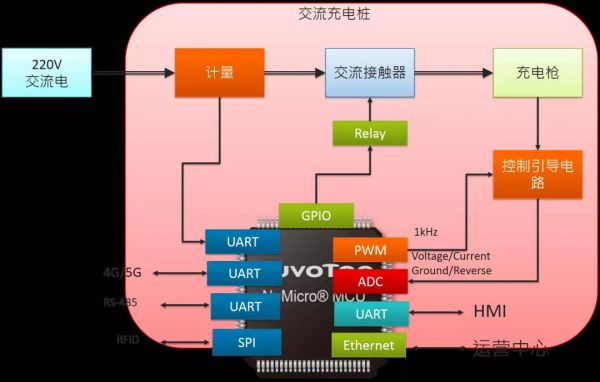

交流充电桩

交流充电桩只提供电力输出,没有充电功能,相当于一个控制电源的作用,需连接通过电动汽车内置的车载充电机(OBC, On Board Charger)将电网的交流电转换为直流电后对电动汽车的电池充电。


  • 主控:NUC972 和 M480 系列

  • HMI:NUC972

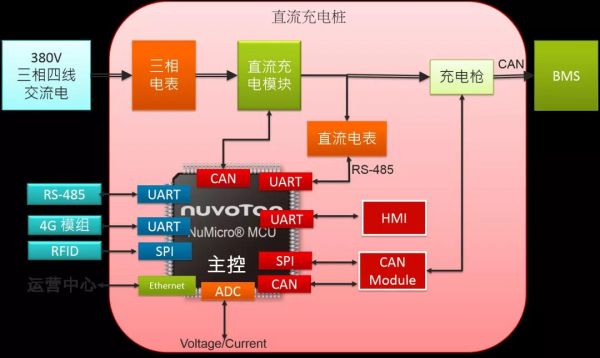

直流充电桩

直流充电桩内置大功率直流充电模块,充电桩本身将电网的交流电转换为直流电,输出电流可以高达100A以上,按结构形式分类为两种:一体式和分体式直流充电桩。

直流充电桩基本构成包括:功率模块(直流充电模块)、控制模块、计费模块、充电接口、供电接口及 HMI 等。


方案架构:

  • 主控:NUC970 和M480 系列

  • HMI:NUC970

  • CAN:NUC131



MCU/MPU 产品需求

交流充电桩

  • 控制单元

    • NUC970 和 M480 系列

  • HMI 单元

    • NUC972

直流充电桩

  • 控制单元

    • NUC970 和 M480 系列

  • 通信单元

    • NUC131

  • HMI 单元

    • NUC972


充电桩主控需求

根据充电桩产品功能以及系统构成的差异,主控可以选择 Arm9 或 Cortex-M4

Nuvoton Cortex-M4系列,主频最高达192MHz。支持双 CAN2.0接口,支持最多11路Uart接口,支持USB HS /FS, Ethernet,EBI 等,满足与周边模组及车辆的交互需求,实现多种功能扩展。

转换速率5Mbps ADC搭配多路高速PWM, 提供更及时的反馈和保护;支持AES、SHA、ECC、DES 等 Cryptography 功能,全方位保护您的数据安全。

Nuvoton Arm9 系列,内部堆栈DDR 内存,采用LQFP封装,简化电路设计和加工,强化系统EMI和EMC性能。支持双CAN2.0、USB、Ethernet,最多可支持11 路UART接口,满足与周边模组及车辆的交互需求。支持Linux 3.0和TFT LCD显示设备。


直流充电桩通信单元需求

通信单元可以选择 NUC131

  • 高抗干扰能力 (ESD > 8KV, EFT > 4KV), 适合于工控与车用产品

  • 宽工作电压 (2.5V ~ 5.5V) 与车规工作温度 (-40 ℃~ 105 ℃)

  • 丰富的传输接口,适合用于数据 / 信息交换、模块需求

    • UART x 6, CAN x 1, SPI x 1, I2C x 2
