LoRa 低功耗广域网通信技术应用
LoRa
低功耗广域网通信技术
LoRa 为低功耗广域网 (Low Power Wide Area Network, LPWAN) 通信技术的一种，其兼顾低功耗及远距离双重优点，并使用免牌照的频段，与其他 LPWAN 技术相比成本较低，再加上低数据量传输，非常适合物联网应用。采专有协议进行星状或是树状组网，为使用 LoRa 设备组合物联网的开发者而言，带来极大的灵活度与便利性。
LoRa 技术的广泛应用
智 能 城 市
• 红绿灯管理 • 路灯 • 智能停车
• 智能抄表 • 能源和污染侦测
• 垃圾桶管理 • 无人自驾车
智 能 农 牧 场
• 智能浇灌 • 侵入警告
• 环境监测 • 温湿监控 • GPS追踪
LoRa 专有协议应用方案

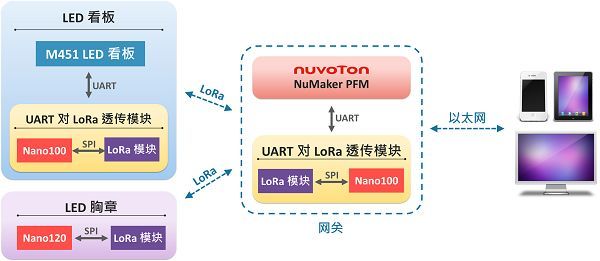

新唐方案包含一串口对 LoRa 透传模块作为网关，与多个 LoRa LED 胸章做为终端节点，实现星状自主组网的新唐专有协议。
LoRa 网关采用新唐 NuMicro® Nano103 系列单片机，LoRa LED 胸章采用新唐NuMicro® Nano120 系列单片机，皆以 32 位的 Arm® Cortex®-M0 为内核；藉由NuMicro® Nano120 与 Nano103 系列的超低功耗，开发者可以实现带 LoRa 传输的长电池寿命物联网系统应用。
串口对 LoRa 透传模块采用新唐 NuMicro® Nano103 系列单片机，可做为终端节点，亦可搭配计算机或是串口转以太网模块作为网关使用。
本方案的串口对 LoRa 透传模块搭配NuMaker PFM 组成网关，用户经由计算机软件下达指令，透过以太网送至网关，再使用LoRa 通信技术将指令传送至终端节点。
LoRa LED 胸章采用新唐 NuMicro® Nano120 单片机作为终端节点，接收来自网关的信息，亦可传送信息至网关。
LoRa LED 胸章上电后会主动发送组网要求至网关，网关分配短地址给胸章，胸章接收后将短地址显示于LED屏上。 LoRa LED 胸章可以接收来自网关的显示指令，并将指令文字显示于LED屏上。
新唐解决方案特点
支 持 协 议
新唐支持专有协议，多样化组网。
• 主从式星状网络
• 树状网络
• UART 对 LoRa 桥接器
移 植 方 便
• 适用于新唐全系列单片机产品
• 可搭配任何 LoRa 模块
• 可搭配 NuMaker PFM 及感测模块使用
• 开源硬件数据和软件代码
省 时 省 力
• 超低功耗
• 开发工具齐备 （开发软件包、二次开发文件、开源硬件）
NuMicro® Nano103 特点
串口对 LoRa 透传模块
超低功耗 Nano103
• Arm® Cortex®-M0
• 180 uA/MHz (运行模式)
• 75 uA/MHz (闲置模式)
• 2 uA (掉电模式，RTC 开启，RAM数据保存)
• 1 uA (掉电模式，RAM数据保存)
• <7 us 快速唤醒 CPU 功能
可作为终端节点
• 模块预留各式外设接口
• 模块预留温湿度、光感、超声波测距模块，并带有电池座
• 可发展出搭配不同传感器的的LoRa终端节点
可作为网关
• 可搭配串口转以太网模块组成网关
• 可记录已链接节点
NuMicro® Nano120 特点
LoRa LED 胸章
超低功耗 Nano120
• Arm® Cortex®-M0
• 200 uA/MHz (运行模式)
• 75 uA/MHz (闲置模式)
• 2.5uA (掉电模式，RTC 开启，RAM数据保存)
• 1 uA (主要电源关闭，RTC单独供电下)
• <7 us 快速唤醒 CPU 功能
• 可从Micro USB或是从电池供电，并可透过USB对电池充电 (需搭配可充电锂电池)
• 使用 42 根管脚点亮 36x12 LED 矩阵
• 单片机于运行模式，持续点亮 LED 矩阵，且每秒发送一次 LoRa 信息的条件下，电池可维持5小时
