智能家居参考设计方案 – 彩屏温控器

关键字：彩屏温控器 N9H20K51N 智能家电仪表显示作者：来源: 发布时间：2021-12-31 浏览：29

智能家居参考设计方案

彩屏温控器

MPU

传统的温控器由于功能简单，以低价的单色屏为主，但随着彩色显示应用产品增加，彩屏产量扩增，价格逐渐趋近平民化，进而快速带动温控器显示屏幕升级。透过彩色液晶显示可让温度、天气与湿度等状态显示更具亲和力，且能做出更多互动功能，包含定时开关、设定等等，效果令人惊艳。

主流彩色温控器的使用者需求：

彩度需求为真色彩18位或24位，高细致度能影响图形色彩的表现，进而提升用户的视觉感受。
透过RS485接口使用专有协议MODBUS RTU通讯协议，对温度开关、温度传感器等设备进行控制。
触控面板画面要流畅

江南app公众号新推出一套完整的参考设计解决方案，除了可应用于智能家居温控器，也可应用于其他小尺寸显示需求的设备如智能家电、仪表显示等。参考设计方案硬件采用图形控制系列产品N9H20微处理器，内建32 MB SDRAM内存，减少硬件的设计门坎，除了电路设计简单，缩小PCB面积，因采用内建DRAM且搭配LQFP封装，减少外部讯号干扰，容易加工及反修，并轻松通过EMC测试，再配合上支持电容触碰的480x480 IPS彩屏，即能完美满足使用者的需求

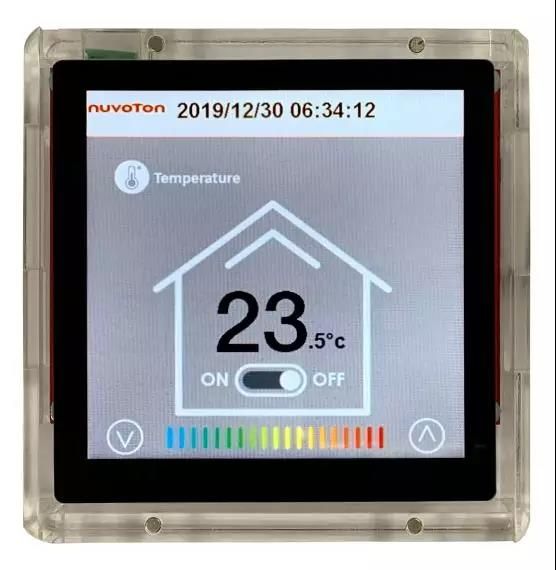

温控器成品示意图

本方案提供完整的硬件设计，包含电路原理图、RS485相关电路、PCB布局文檔。软件设计方面，提供温控器的参考图形文件及功能代码，内容包含开机画面、三页滑动模式切换、温度显示及控制、万年历、背光控制、RS485控制等，整套参考方案采用开源架构，让使用者可以依据自己规划更动硬件、软件控制流程与图片。

整套参考方案硬件规格

CPU：N9H20K51N，Arm926EJ-S 200MHz 内建 32MB SDRAM

LCD：4”480x480 18bit 电容式Touch

Storage：1Gb NAND Flash

Input/Output：RS485 Port x 1，RS232 x1

Power：USB 5V In (340mA)

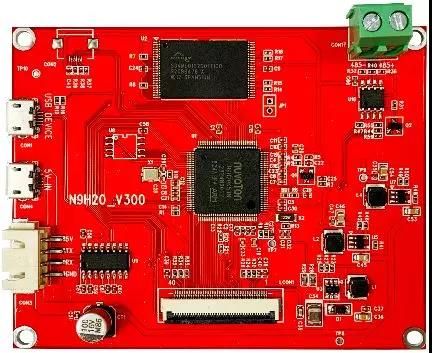

PCB外观图

智能家居参考设计方案 – 彩屏温控器
