符合电动工具应用需求的精简型封装 Cortex- M0 3V/5V 微控制器
符合电动工具应用需求的精简型封装 Cortex- M0 3V/5V 微控制器
M0 微控制器

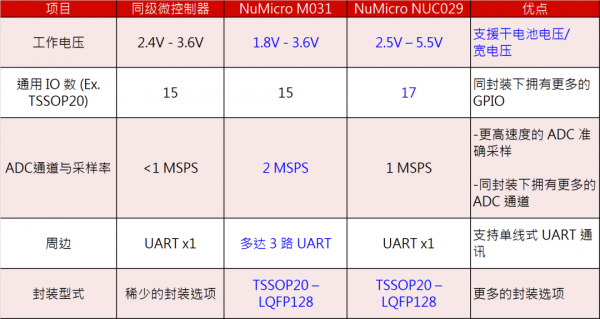

工业级 M031 系列 (3V) 精简型封装解决方案: Arm Cortex- M0最新入门款微控制器。
工业级 NUC029 系列 (5V) 精简型封装解决方案: 最佳5V电动工具解决方案。
精简型电动工具产品设计，特別需要满足以下应用需求
可支持工业级使用环境
操作温度 -40℃ 至 105℃ 的工业级规格。
高抗干扰设计
EFT 4.4 kV/ ESD HBM 高达 7 kV。
可电池供电
工作电压为 1.8V 至 3.6V，提供低至 1.8V 电压接口，适合干电池供电。
可精准调速
利用内建 22.1184 /48 MHz 高精度晶振，可用于精准调速应用。
转速控制應用
6 通道互补型 PWM 输出并可触发 ADC，可用于马达控制应用。
丰富高性能周边，可延伸应用
2 MSPS 12-bit ADC、96/144 MHz PWM、Quad SPI 与 6 MHz UART。
精简型封装，节省设计成本

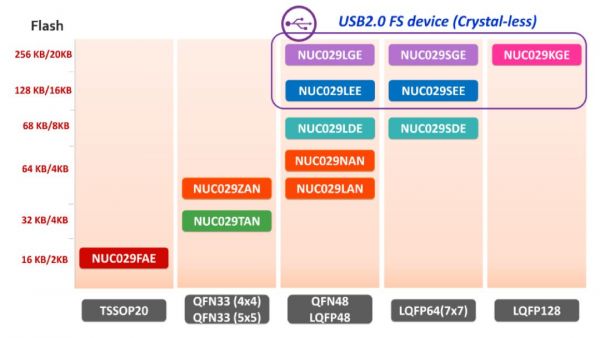

NUC029 5V 工业控制微控制器系列支持:TSSOP20/QFN33封装
M031 3V 工业控制微控制器系列支持:TSSOP20/TSSOP28/QFN33封装
电动工具马达控制方案
可采用M031 (3V) 或 NUC029 (5V) 精简型微控制器作为主控晶片，透过 6 通道的 PWM 功能，产生三个相位 (U, V, W) 的占空比讯号至闸极驱动器，再透过闸级驱动器控制 MOS 以驱动马达旋转。系统可使用 ADC 采样可变电阻的电压决定目标转速，再经由马达内部的感测器回授讯号计算实际转速，透过闭回路控制的回授补偿，即使负载大小改变也能快速修正回目标转速。
直发器、热风枪、按摩枪、气动机、电钻、电动起子、理发器、美容仪。
