一控多半桥电磁炉
煮夫煮妇福音
一颗单片机控制双/多头灶
半桥电磁炉解决方案
半桥电磁炉介绍
电磁炉采用的电磁感应加热技术是将低频50Hz交流电转化为17~35KHz的中高频电流，再通过感应线圈，形成高频磁场，作用于专用的铁质锅具时即产生强大的电涡流磁场，使金属原子高速激荡碰撞，进而迅速产生高温，实现快速加热煮食的目的。
电磁炉方案分别为：单管方案、半桥方案与全桥方案。单管方案适合2千瓦以下（目前多数应用于家用电磁炉）；但如须高瓦数的爆炒功能，功率则需到达3千瓦-15千瓦，或需要线性功率调整及保持沸点、保温等功能时就需要半桥方案了；工业加热类超过15千瓦，则需采用全桥方案。
新唐半桥电磁炉方案采用工业级工作温度: -40 °C ~105 °C单片机作为主控，内嵌硬件安全保护机制实现高效、安全特点，最大功率可达15千瓦，支持线性功率调整及小功率连续加热（保持沸点、保温等）功能，另提供多头灶方案实现集中控制、协调分配总功率。
新唐提供两种设计方案

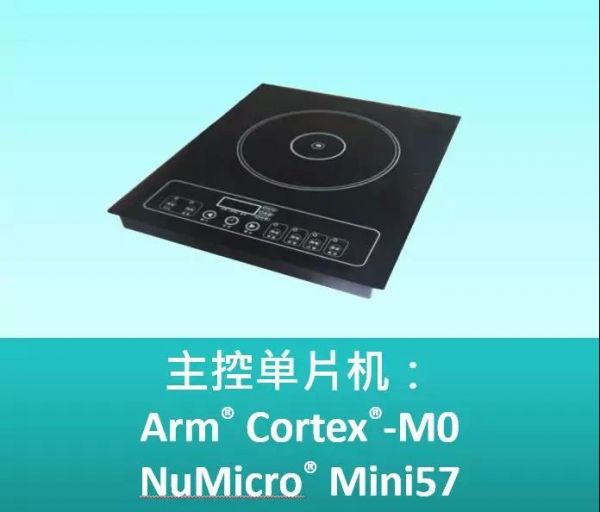

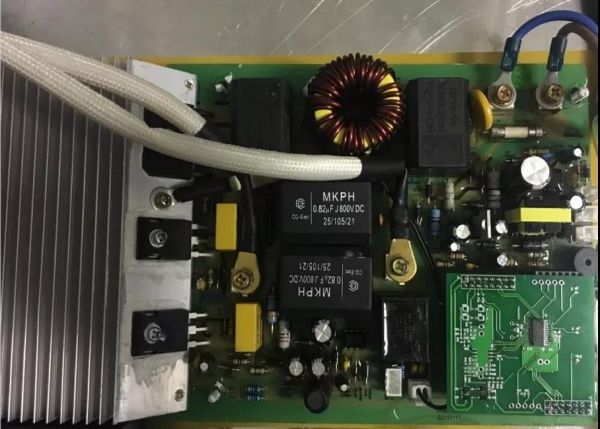

★单头灶/双头灶★
01
Arm Cortex-M0 ，高达 48MHz
快速检测、及时调整功率与安全保护
02
12 位 6 通道ADC，2个比较器
多通道精准检测：电网电压、电流、IGBT温度、
线盘温度、锅底温度、过零检测等
03
48 MHz 16 位 6 通道 PWM (互补带死区)
高效控制IGBT开关，提升效率且延长使用寿命
死区可调，兼容多种IGBT

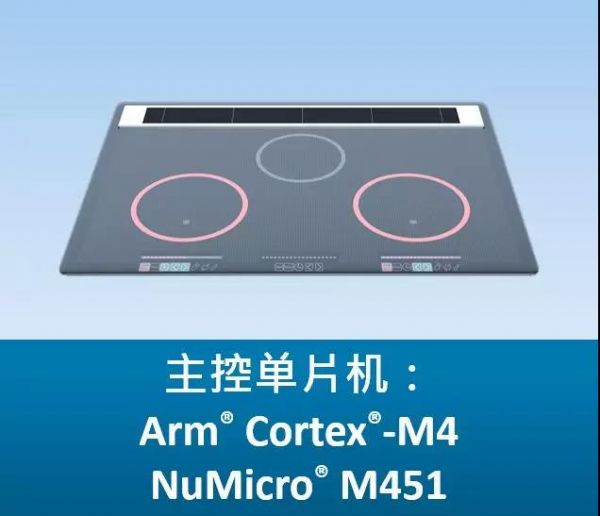

★最高达5头的多头灶★
01
Arm Cortex-M4 ，高达 72MHz 快速检测各灶的过温/过压/过流，及时调整分配功率与安全保护
02
12 位 16 通道ADC，2个比较器
多通道精准检测：电网电压、电流、各灶IGBT温度、线盘温度、锅底温度、过零检测等
03
144 MHz ，16 位 12 通道 PWM （互补带死区）
高效控制IGBT开关，提升效率且延长使用寿命
死区可调，兼容多种IGBT
单头灶系统示意图
安全保护机制：过温、过压、过流、浪涌等输出保护 （外部信号可开关PWM及设置输出状态，实现快速保护）

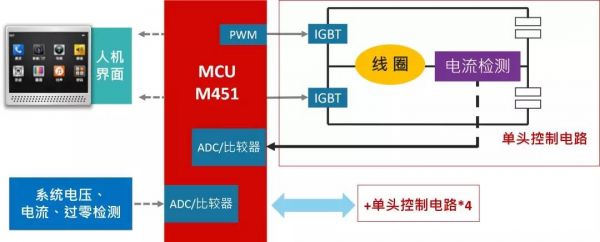

多头灶系统示意图
安全保护机制：过温、过压、过流、浪涌等输出保护 （外部信号可开关PWM及设置输出状态，实现快速保护）
集中控制、协调分配总功率
方案特色
支持线性功率输出与小功率连续加热、保持沸点、保温功能 ?半桥电路灵活调整上下臂 IGBT 充放电时间
多重安全快速保护：颠锅、过温、过压与过流等 ? 12 位 6 通道 ADC，2个比较器等信号硬件直接开关PWM
提升效率且延长使用寿命 ? 16 位 PWM (互补带死区)，可高效控制 IGBT 开关
相关IC
?Mini57?M451?N76E616
