智能家电功能再提升—人机界面应用方案
HMI
人机
界面
人 机 界 面 的 崛 起
物联网将家电产品带向一个高质量的方向,越来越多的产品显示屏由最简单的 LED,段码LCD,进阶到全彩LCD,其功能也越来越强大。在人机互动频繁,产品功能趋向复杂化的情况下,市场对于全彩LCD的人机接口需求亦随之増加;新一代的人机接口除了能够提供漂亮的显示 , 还需要加入更多的互动功能,输入方式也开始多样化 , 举凡触控、网络远程监控、上网等功能一一衍生而出。
人机界面
应用方案
新唐NUC970与N329微处理器系列,于人机界面应用领域提供多种作业平台供客户选择,包含 FreeRTOS、Linux OS、Non-OS
? 支持彩色和黑白 LCD 显示接口方式
? 封装内堆栈了 DDR 内存,加快客户研发速度,减少 EMI 的影响,可节省 PCB 板材的成本,减少额外再准备 DDR 内存之成本
? 支持以太网络和 Wi-Fi 连网
? 工业温度范围:-40 至 85℃

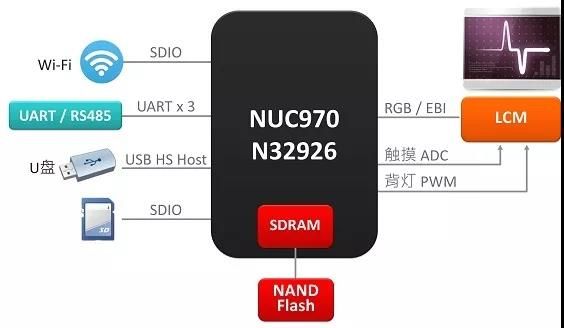

应用方案图
方案特点
满足主流尺寸显示及通信界面
? 提供范围包含小尺寸 (4吋) 到大尺寸 (7吋)
? 显示方式: i80 或 RGB 24-bit
? 电阻式触摸
? 多组 UART/ SPI/ I2C
? 以太网络
? 2 组 USB HS Host/ Device
? 2 组 SDIO/ SD 卡界面
开放原始码
? 支持 Linux OS/ Free RTOS/ Non-OS
? 支持 em-Win GUI 图形组态
? 驱动程序
? 应用范例

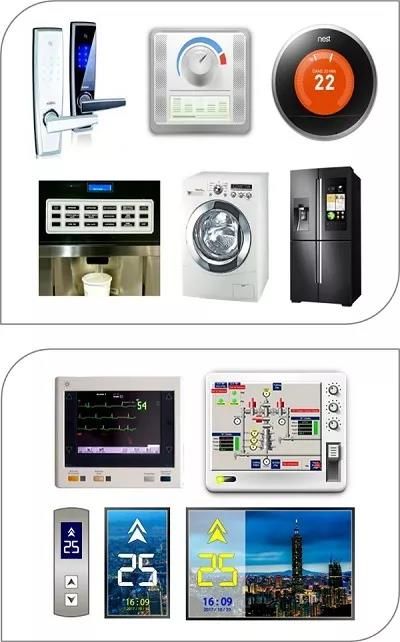

广泛的应用范围
编辑:zzy 最后修改时间:2022-01-19
