航顺芯片HK32F103C8T6应用于科爵电子双路智能充电插座

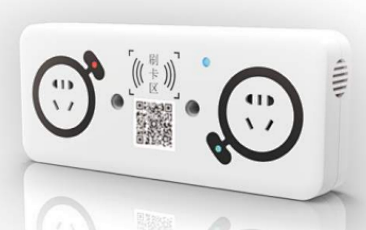

科爵电子KJ-C02双路智能充电插座实物图
多功能：防雨防潮、IP54整机防护等级。
品质高：1万次插拔测试、权威机构检测认证。
颜值高：自助外观设计、独家专利。
个性化：语音提示操作、故障检测。
产品型号：KJ-C02。
外观颜色：白色。
主要材质：ABS+阻燃。
防护等级：IP54。
工作电压：220V/50HZ。
额定功率：2500W。
外观尺寸：235*104*40。
工作环境温度：-20℃ -- 70℃。
网络类型：4G网络/全网通。
支付方式：扫码/刷卡。
充电输出：支持两路交流输出，可同时两台充电；也支持直流输出，为电动车直接充电。

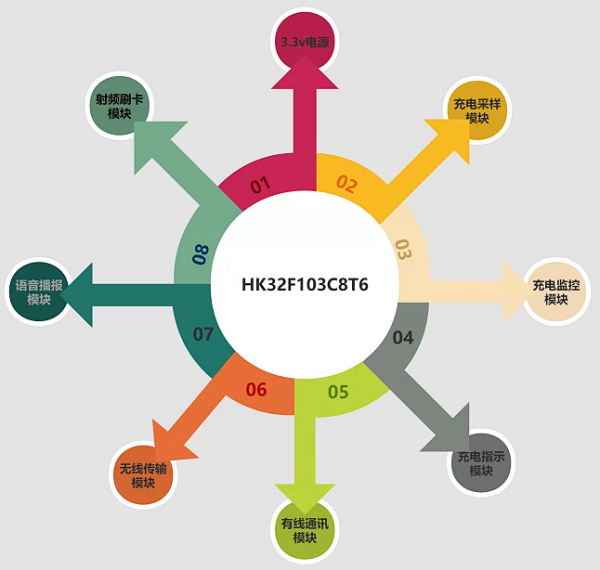

产品框图

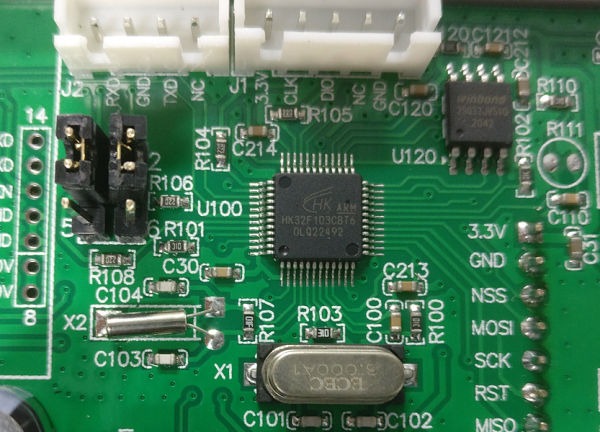

产品核心板实物图（部分）
该系列智能充电设备采用航顺HK32F103C8T6作为主控芯片，通过该芯片的12位ADC实时监控电路的电压、电流，从而实现过压过流过温等保护；通过该芯片的高精度定时器实现精准定时充电、断电功能；通过该芯片灵活可控的IAP+UART功能结合无线通信模块实现智能远程OTA升级；通过该芯片的SPI与射频刷卡模块通信，实现智能充电刷卡支付功能；以及通过该芯片的CAN控制器实现局域网内部通信等，从而打造出安全可靠、方便易用的物联网能源服务平台。
?工作电压范围
?双电源域：主电源 VDD 2.0V ~ 5.5V、备份电池电源 VBAT 1.8V ~ 5.5V
?当主电源掉电时，RTC 模块可继续工作在 VBAT 电源下工作
?当主电源掉电时，VBAT 电源下提供 20Byte 容量的备份寄存器
?典型工作电流
?动态功耗:175uA/MHz
?Stop 待机功耗:10uA@3.3V
?Standby 待机功耗:1.6uA@3.3V
?VBAT RTC 功耗：2.3uA@3.3V
?工作温度范围：-40oC ~ 105oC
?时钟
?外部 HSE：支持 4~16MHz 晶振，典型 8MHz 晶振
?外部 LSE：32.768KHz 晶振
?芯片上的 HSI 时钟：8MHz
?芯片上的 LSI 时钟：40KHz
?PLL 时钟
?复位
?外部管脚复位
?电源上电复位
?软件复位
?看门狗（IWDT 和 WWDT）计时器复位
?低功耗模式复位
?低电压检测（PVD）
?8 级检测电压门限可调
?上升沿和下降沿可配置
?ARM Cortex-M3 Core
?最高时钟频率：96 MHz
?24 位 System Tick 计时器
?支持 CPU Event 信号输入至 MCU 引脚，实现与板级其它 SOC CPU 的联动
?存储器
?64 或者 128 KByte 的 Flash 存储器。CPU 主频不高于 26.5MHz 时，支持0等待总线周期，具有代码安全保护功能，可分别设置读保护和写保护
?20 KByte SRAM
?两个 12 位 SAR ADC 转换器
?16 个模拟信号输入通道
?最高转换器频率：1Mbps
?支持自动连续转换、扫描转换
?两个 ADC 单元可级联实现主/从并行转换和交织转换模式
?温度传感器
?模拟输出内部连接到 A/D 转换器独立通道
?调试接口
?SW-DP 两线调试端口
?JTAG 五线调试端口
?ARM DWT、FPB、ITM、TPIU 调试追踪模块
?通用串行通讯接口
?三个 USART（支持 ISO-7816 智能卡协议）
?两个高速 SPI
?两个 I2C
?一个 USB2.0 Full Speed 设备接口
?一个 CAN 2.0A/B 总线接口控制器
?计时器
?16 比特的 PWM 计时器（高性能计时器的通道 1~3 支持死区互补输出）
?16 比特的 PPG 计时器
?16 比特的 IC（输入捕获）计时器
?16 比特的正交输入信号编码计时器
?可产生 ADC 触发事件
?可与其它高性能计时器或通用计时器级联实现主/从计时模式
?通用输入输出 IO
?64 引脚产品有 51 个 GPIO 引脚，48 引脚产品有 37 个 GPIO 引脚
?所有 GPIO 引脚可配置为外部中断输入
?提供最高 20mA 驱动电流
?多通道的 DMA 控制器，支持 Timers、ADC、SPIs、I2Cs、USARTs 等多种外设触发
?CRC 计算模块，检查存储器中数据的完整性
?RTC 时钟计数器，配合软件记录年月日时分秒
?可靠性
?通过 HBM2000V/CDM500V/MM200V/LU 等级测试
