【参考设计方案】电容式触控智能温控器

关键字： ML56 智能温控器 LCD可显 作者： 来源: 发布时间：2021-12-28 浏览：5


【参考设计方案】

电容式触控智能温控器


方案介绍

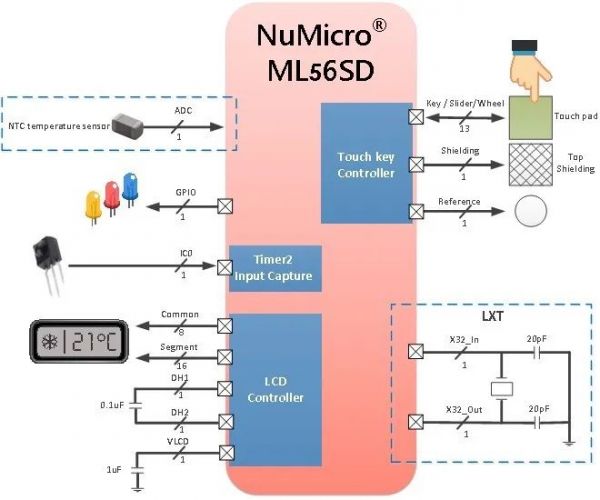

整合电容式触控感测器与 LCD 驱动功能的单芯片解决方案，NuMicro ML56 系列有丰富的外设来实现此电容式触控型温控器，此参考设计可提供环境温度感测、触控控制与 LCD 可显示温度与时间信息。


方案特色

  • 支持 9 公分 x 6 公分 HTN LCD

  • 支持 13 个电容式触控传感器

  • 提供一图形接口的调适工具来配置电容式触控传感器参数与调校灵敏度




ML56 系列优势

  • 支持掉电模式可透过 Touch key 唤醒功能

  • 芯片出厂一致性高, 校准之 Touch key 参数可复用至同类型板子节省开发时间

  • LCD 内建 charge pump 功能不随电池掉电而有闪屏现象发生，电压范围 2.8V 至 5.4V

  • LCD 内建 OP buffer 驱动力强 可推 10x10 cm 的屏、不会因电压过低而有对比度不鲜明的情况发生

  • 支持最多 8 COM 口，节省 I/O Pin 脚


ML56 系列特色

系统

  • 1T 8051

  • 工作主频可达 24 MHz

  • 操作电压1.8V至3.6V ，I/O支持5V tolerance

  • 64 KB Flash

  • 4 KB SRAM

  • 128 字节 SPROM 储存机密程序代码

  • 高抗干扰能力 (EFT 4.4 kV, ESD HBM 7 kV)

  • HIRC 精度全温全压 ±4%

模拟

  • 多达 14 路 12 位 ADC 支持连续采样模式 (硬件自动搬运采集数据至 SRAM)

  • 内建两组ACMP

  • 内建五阶参考电压

  • ADC 内建 band-gap，全温全压下可反推电源电压(±1 %)

  • 内建高达8COMx28SEG LCD驱动 并支持charge pump、内部电阻分压

  • 高达14个电容式触控通道，通过IEC-6100-4 10V动态电流测试

  • 提供开发以及量产工具帮助客户节省生产的流程与时间

周边

  • 多达 4 组 UART 可连接多种传感器

  • 12 路 PWM 支持 16 位高分辨率并提供互补输出与死区控制

  • PWM 提供高达 4 种 timer 可独立设置不同频率

  • GPIO 提供强驱动电流能力 (24 mA)

  • 具备 RTC 可实现万年历功能


【参考设计方案】

电容式触控智能温控器


方案介绍

整合电容式触控感测器与 LCD 驱动功能的单芯片解决方案，NuMicro ML56 系列有丰富的外设来实现此电容式触控型温控器，此参考设计可提供环境温度感测、触控控制与 LCD 可显示温度与时间信息。


方案特色

  • 支持 9 公分 x 6 公分 HTN LCD

  • 支持 13 个电容式触控传感器

  • 提供一图形接口的调适工具来配置电容式触控传感器参数与调校灵敏度




ML56 系列优势

  • 支持掉电模式可透过 Touch key 唤醒功能

  • 芯片出厂一致性高, 校准之 Touch key 参数可复用至同类型板子节省开发时间

  • LCD 内建 charge pump 功能不随电池掉电而有闪屏现象发生，电压范围 2.8V 至 5.4V

  • LCD 内建 OP buffer 驱动力强 可推 10x10 cm 的屏、不会因电压过低而有对比度不鲜明的情况发生

  • 支持最多 8 COM 口，节省 I/O Pin 脚


ML56 系列特色

系统

  • 1T 8051

  • 工作主频可达 24 MHz

  • 操作电压1.8V至3.6V ，I/O支持5V tolerance

  • 64 KB Flash

  • 4 KB SRAM

  • 128 字节 SPROM 储存机密程序代码

  • 高抗干扰能力 (EFT 4.4 kV, ESD HBM 7 kV)

  • HIRC 精度全温全压 ±4%

模拟

  • 多达 14 路 12 位 ADC 支持连续采样模式 (硬件自动搬运采集数据至 SRAM)

  • 内建两组ACMP

  • 内建五阶参考电压

  • ADC 内建 band-gap，全温全压下可反推电源电压(±1 %)

  • 内建高达8COMx28SEG LCD驱动 并支持charge pump、内部电阻分压

  • 高达14个电容式触控通道，通过IEC-6100-4 10V动态电流测试

  • 提供开发以及量产工具帮助客户节省生产的流程与时间

周边

  • 多达 4 组 UART 可连接多种传感器

  • 12 路 PWM 支持 16 位高分辨率并提供互补输出与死区控制

  • PWM 提供高达 4 种 timer 可独立设置不同频率

  • GPIO 提供强驱动电流能力 (24 mA)

  • 具备 RTC 可实现万年历功能


编辑：zzy 最后修改时间：2021-12-28
