M031EC1AE(含参数与中文资料）
新唐M031EC1AE 是基于 Arm® Cortex®-M0 内核的低工作电压微控制器，具有 32 位硬件乘法器/除法器。运行频率高达 48 MHz，工作电压为 1.8 V ~ 3.6 V，配备 32 KB Flash和 4 KB SRAM。
凭借其特殊设计的性能，如 2 MSPS ADC，96 MHz PWM，24 MHz SPI，6 MHz UART。可应用于工业控制和消费类应用，让电压、电流和传感器数据可快速和精确的转换，并快速响应和控制外部模块，例如来自电机控制或传感设备的电流或电压反馈。
M031EC1AE 还提供大量外设，包括 3 组 UART，1 组 SPI / I2S，2 组 I2C，9 路 12 位 ADC，6 路 16 位 PWM 等，可满足各种应用需求。它可在 - 40 °C ~ + 105 °C 的宽温度范围内工作。全系列相同封装 Pin to Pin 兼容。
应用领域：
- 激光测距仪
- 空气检测器/清洁器
- 液晶面板控制器
- 微型打印机
- WPC无线充电器

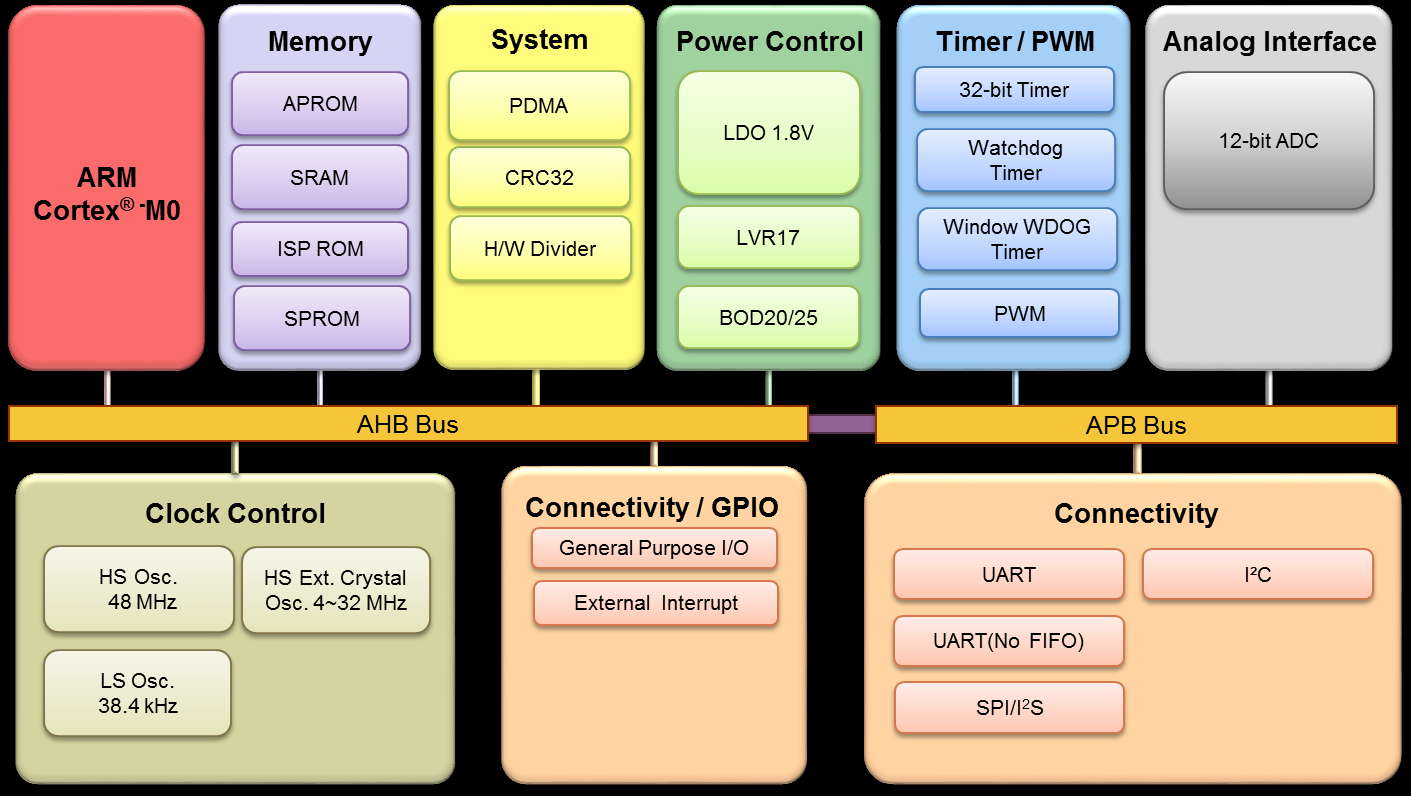

关键特性:
| • | 运作特性 | | | - | 工作电压: 1.8V至3.6V | | | - | 工作温度: -40℃至105℃ | | | - | EFT 4.4 KV | | | - | ESD HBM 6 KV | | | | | • | 內核 (Core) | | | - | Arm® Cortex®-M0，工作频率可达 48 MHz | | | - | 32-bit 硬件乘法/除法器 | | | | | • | 内存 (Memory) | | | - | 32 KB Flash | | | - | 4 KB SRAM | | | - | 2 KB Flash for user program loader (LDROM) | | | - | 512 Bytes/2 KB SPROM (Security Protection ROM) | | | - | 支持程序更新方式： - 在线系统更新ISP(In-System Programming)
- 在线电路更新ICP(In-Circuit Programming)
- 在线应用程序更新IAP (In-Application Programming)
| | | | | • | 时钟控制 (Clock control) | | | - | 外部4 ~ 32 MHz高速晶振 | | | - | 内部48 MHz高速震荡器(HIRC48) 全温误差2 % | | | - | 内部38.4 KHz低速晶振(LIRC) | | | | | | • | 定时器 (Timers) | | | - | 4 个 32 位定时器 | | | - | 1 个 24 位倒数SysTick定时器 | | | | | • | 脉波宽度调变 (PWM) | | | - | 6 路96 MHz 的 16 位PWM | | | | | | | | |
| | • | 模拟 (ADC) | | | - | 9 信道转换速率可达 2 MSPS 的 12 位 ADC | | | | | | • | 直接内存访问 (PDMA) | | | - | 2通道直接内存访问(PDMA) | | | | | | • | 循环冗余校验 (CRC) | | | - | CRC-CCITT, CRC-8, CRC-16和 CRC-32 | | | | | | • | 通讯接口 (Connectivity) | | | - | 两组高速 6 MHz UART | | | - | 一组通用 UART | | | - | 两组高速 1 MHz I2C | | | - | 一組高速 24 MHz SPI/I2S | | | - | 23 GPIO (模拟脚位外，允许5 V I / O) | | | | | | • | 96位唯一标识符 (UID) | | | | | | • | 128位唯一客户标识符 (UCID) | | | | | | • | 封装 | | | - | TSSOP28 (4.4x9.7mm) | | | |
|
