M031LE3AE(含参数与中文资料）
M031LE3AE是基于 Arm? Cortex?-M0 内核的低工作电压微控制器，具有 32 位硬件乘法器/除法器。运行频率高达 48 MHz，工作电压为 1.8 ~ 3.6 V，配备128 KB Flash 和 16 KB SRAM。
凭借其特殊设计的性能，如 2 MSPS ADC，96 MHz PWM，24 MHz SPI，6 MHz UART。可应用于工业控制和消费类应用，让电压、电流和传感器数据可快速和精确的转换，并快速响应和控制外部模块，例如来自电机控制或传感设备的电流或电压反馈。

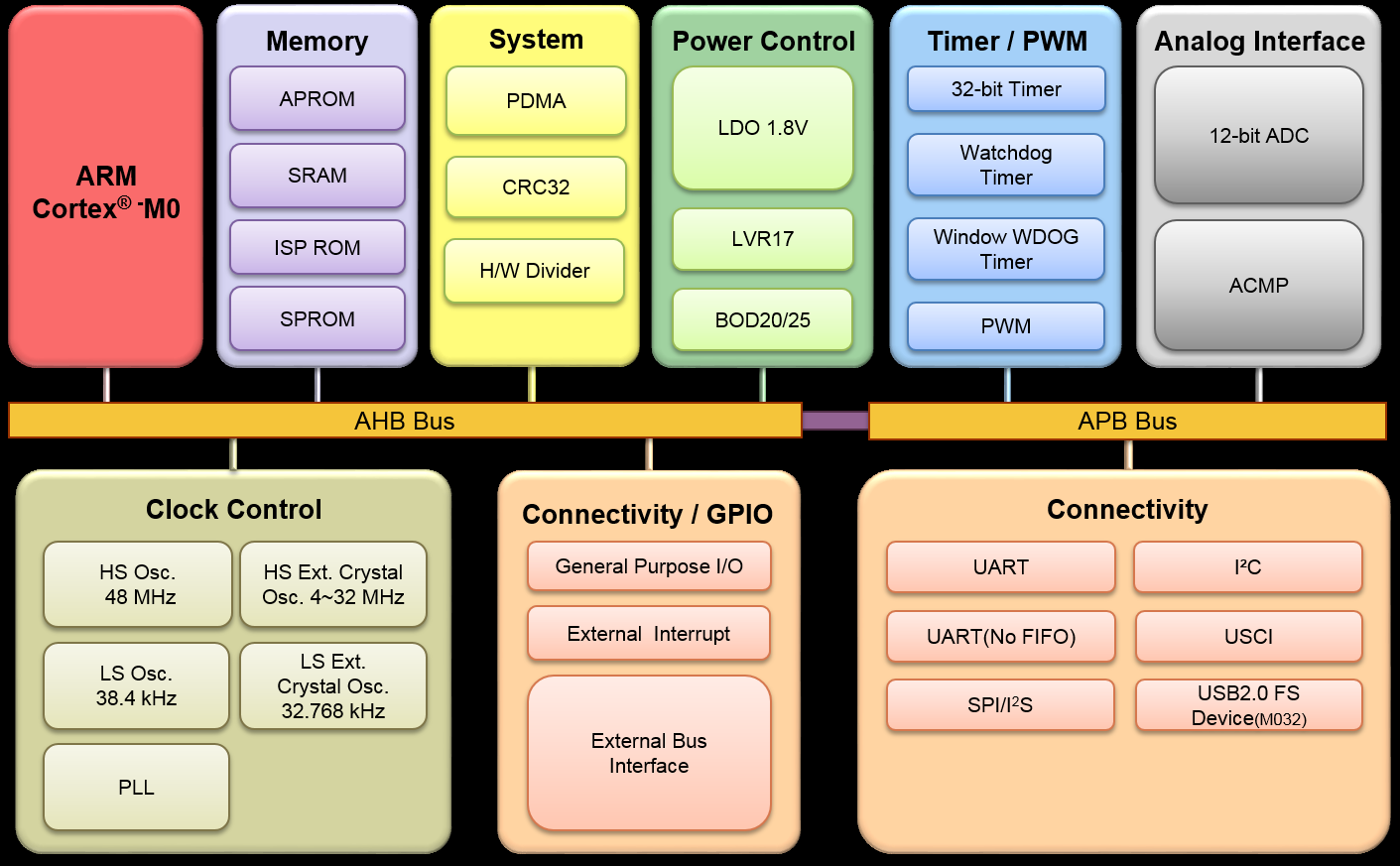

M031LE3AE 还提供大量外设，包括 1 组通用串行控制接口 (USCI)， 3 组UART，1 组 SPI / I2S，2 组 I2C，12 路 12 位ADC，12 路 16 位PWM等，可满足各种应用需求。它可在 - 40°C ~ + 105°C 的宽温度范围内工作。全系列相同封装Pin to Pin兼容。
应用领域:
- 激光测距仪
- 空气检测器/清洁器
- 液晶面板控制器
- 微型打印机
- WPC无线充电器
关键特性:
| ? |
运作特性 |
|
- |
工作电压: 1.8 V至 3.6 V |
|
- |
工作温度: - 40℃ 至 105 ℃ |
|
- |
EFT 4.4 KV |
|
- |
ESD HBM 6 KV |
|
|
|
| ? |
内核(Core) |
|
- |
Arm? Cortex?-M0，工作频率可达 48 MHz |
|
- |
32-bit 硬件乘法/除法器 |
|
|
|
| ? |
内存(Memory) |
|
- |
128 KB Flash |
|
- |
16 KB SRAM |
|
- |
8 KB ISP ROM |
|
- |
512 Bytes SPROM (Security Protection ROM) |
|
- |
支持程序更新方式：
- 在线系统更新ISP(In-System Programming)
- 在线电路更新ICP(In-Circuit Programming)
- 在线应用程序更新IAP (In-Application Programming)
|
|
|
|
| ? |
时钟控制(Clock control) |
|
- |
外部 4 ~ 32 MHz 高速晶振 |
|
- |
外部 32.768 KHz低速晶振 |
|
- |
内部 48 MHz 高速震荡器 (HIRC48) 全温误差 2 % |
|
- |
内部 38.4 KHz 低速晶振 (LIRC) |
|
- |
内部 PLL 可达 96 MHz |
|
|
| ? |
定时器(Timers) |
|
- |
4 个 32 位定时器 |
|
- |
1 个 24 位倒数 SysTick 定时器 |
|
|
|
|
|
|
| ? |
脉波宽度调变(PWM) |
|
- |
12 路 96 MHz 的 16 位 PWM |
|
|
|
| ? |
模拟(ADC) |
|
- |
12 信道转换速率可达 2 MSPS的 12 位ADC |
|
- |
支持两个模拟比较器 |
|
|
|
| ? |
直接内存访问 (PDMA) |
|
- |
5 通道直接内存访问(PDMA) |
|
|
|
| ? |
循环冗余校验(CRC) |
|
- |
CRC-CCITT, CRC-8, CRC-16 和 CRC-32 |
|
|
|
| ? |
通讯接口(Connectivity) |
|
- |
两组高速 6 MHz UART |
|
- |
一组通用 UART |
|
- |
两组高速 1 MHz I2C |
|
- |
一组高速 24 MHz SPI/I2S |
|
- |
一组 USCI 可设为 UART、SPI、I2C |
|
- |
支持16/8位外扩接口(EBI)，最大外部地址空间为1 Mbytes |
|
- |
42 GPIO (模拟脚位外，允许 5 V I / O) |
|
|
|
| ? |
96位唯一标识符(UID) |
|
|
|
| ? |
128位唯一客户标识符(UCID) |
|
|
|
| ? |
封装 |
|
- |
LQFP48 ( 7x7 mm) |
|
|
|
|
|
|
|
|
|
