M031LG8AE(含参数与中文资料）

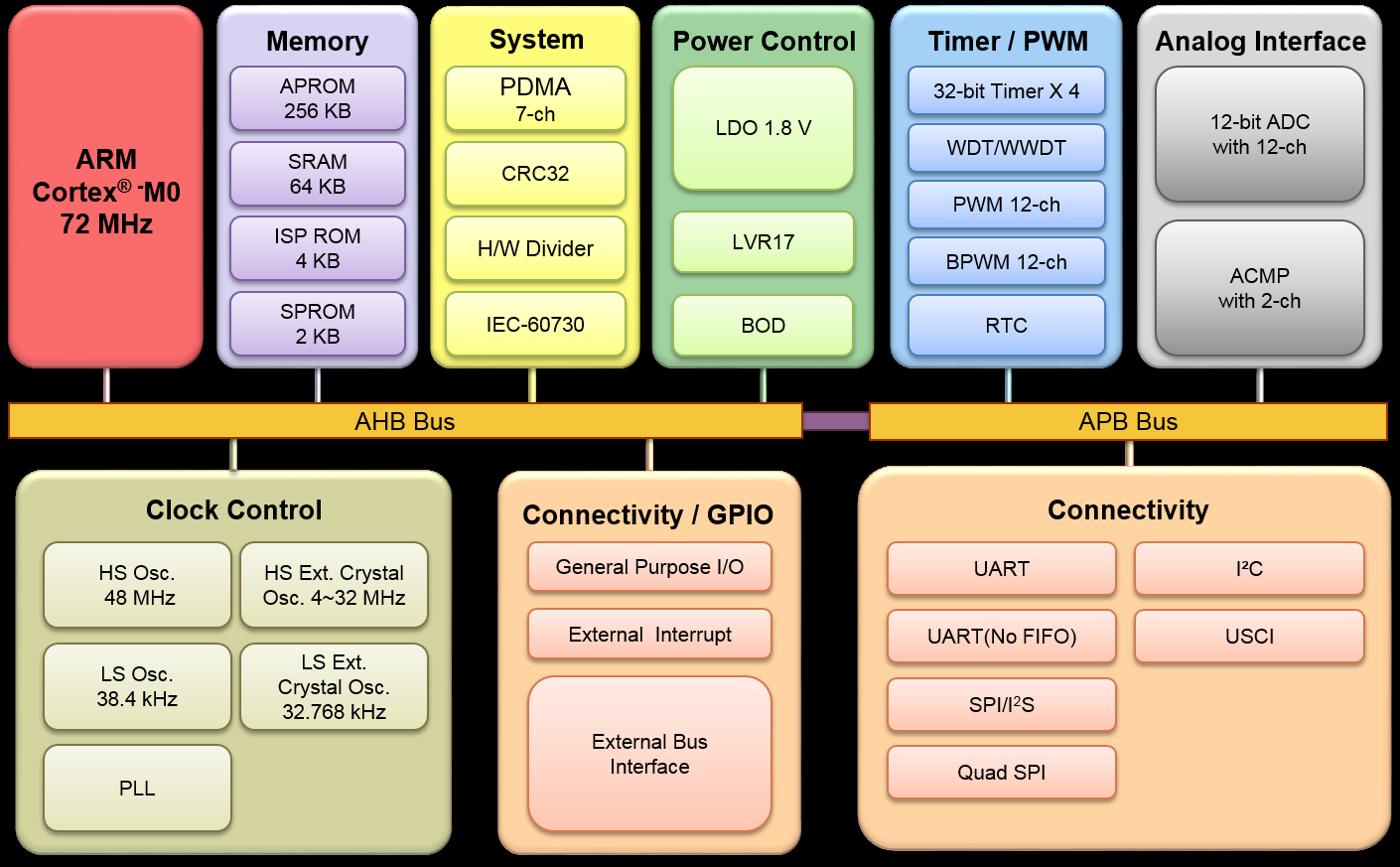

M031LG8AE 是基于 Arm? Cortex?-M0 内核的低工作电压微控制器，具有 32 位硬件乘法器/除法器。运行频率高达 72 MHz ，工作电压为 1.8 ~ 3.6 V，配备 256 KB Flash 和 64 KB SRAM 。
凭借其特殊设计的性能，如 2 MSPS ADC ，144 MHz PWM ，24 MHz SPI ，7.2 MHz UART 。可应用于工业控制和消费类应用，让电压、电流和传感器数据可快速和精确的转换，并快速响应和控制外部模块，例如来自电机控制或传感设备的电流或电压反馈。
M031LG8AE 还提供大量外设，包括 2 组通用串行控制接口 ( USCI ) ， 6 组 UART ，1 组 Q SPI ，1 组 SPI / I2S，2 组 I2C ，12 路 12 位 ADC ，24 路 16 位 PWM 等，可满足各种应用需求。它可在 - 40 ℃ ~ + 105 ℃ 的宽温度范围内工作。全系列相同封装Pin to Pin兼容。
应用领域:
- 激光测距仪
- 空气检测器/清洁器
- 液晶面板控制器
- 微型打印机
- WPC无线充电器
关键特性:
| ? | 运作特性 | |
| - | 工作电压: 1.8 V至 3.6 V | |
| - | 工作温度: - 40 ℃ 至 105 ℃ | |
| - | EFT 4.4 kV | |
| - | ESD HBM 5 kV | |
| ? | 内核 ( Core ) | |
| - | Arm? Cortex?-M0，工作频率可达 72 MHz | |
| - | 32-bit 硬件乘法/除法器 | |
| ? | 内存( Memory ) | |
| - | 256 KB Flash | |
| - | 64 KB SRAM | |
| - | 4 KB ISP ROM | |
| - | 2048 Bytes SPROM ( Security Protection ROM ) | |
| - | 支持程序更新方式：
|
|
| ? | 时钟控制( Clock control ) | |
| - | 外部 4 ~ 32 MHz 高速晶振 | |
| - | 外部 32.768 KHz低速晶振 | |
| - | 内部 48 MHz 高速震荡器 ( HIRC48 ) 全温误差 2 % | |
| - | 内部 38.4 KHz 低速晶振 ( LIRC ) | |
| - | 内部 PLL 可达 144 MHz | |
| ? | 定时器( Timers ) | |
| - | 4 个 32 位定时器 | |
| - | 1 个 24 位倒数 SysTick 定时器 | |
| ? | 脉波宽度调变( PWM ) | |
| - | 24 路 144 MHz 的 16 位 PWM | |
| ? | 模拟( ADC ) | |
| - | 12 信道转换速率可达 2 MSPS的 12 位 ADC | |
| - | 支持两个模拟比较器 | |
| ? | 直接内存访问 ( PDMA ) | |
| - | 7 通道直接内存访问 ( PDMA ) | |
| ? | 循环冗余校验( CRC ) | |
| - | CRC-CCITT, CRC-8, CRC-16 和 CRC-32 | |
| ? | 通讯接口( Connectivity ) | |
| - | 2组USCI 可设为 UART 、 SPI 、 I2C | |
| - | 6组12 MHz UART | |
| - | 1组 Q SPI | |
| - | 1组高速 24 MHz SPI /I2S | |
| - | 2组高速 1 MHz I2C | |
| - | 支持16/8位外扩接口 ( EBI ) ，最大外部地址空间为1 Mbytes | |
| - | 42 GPIO ( 模拟脚位外，允许 5 V I / O ) | |
| ? | 96位唯一标识符( UID ) | |
| ? | 128位唯一客户标识符( UCID ) | |
| ? | 封装 | |
| - | LQFP48 7 x 7 mm | |
