新唐M032系列USB Type-C PD 3.0 快充解决方案
通用串行总线端口管理控制器方案
新唐M032系列USBType-CPD 3.0 快充解决方案包括 USB Type-C? PD 3.0 硬件层驱动程序和软件协议栈，用于开发 USB PD 应用程序。M032 系列做為通用串行总线端口管理器，NCT3807 则是端口控制器。其软件堆栈支持 USB-IF 协会的电源供电/充电规格。此解决方案支持双端口应用，新唐在 USB Type-C? PD 3.0 产品设计方面拥有丰富的经验。
方案特色
- 新唐支持 USB Type-C?和 USB 电源传递多端口设计
- M032 实现 USB PD 协议栈的策略引擎和协议层
- NCT3807 提供 VBUS 和 VCONN 电源控制、 USB Type-C? CC 逻辑以及 USB PD BMC 物理层和协议层
MCU 特点：M032系列 (32-bit Arm? Cortex?-M0)
- 内置高达 512 KB APROM 和 96 KB SRAM
- 内置高达 2 MSPS 12位 ADC 及 PDMA
- 内置硬件除法器
- 多种显示尺寸，适合应用和 PCB 尺寸
- 优异的 ESD 和 EFT 抗干扰能力：EFT 4.4 kV/ ESD HBM 6 kV
- 工作温度：-40°C 至 105°C

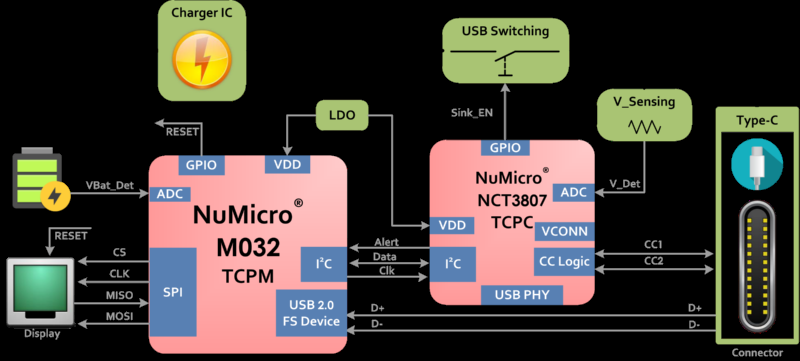

系统示意图
