新唐M254KE3AE单片机
M254KE3AE 是 32 位低功耗微控制器产品内建 LCD 驱动，基于 M23 内核支持 Armv8-M 指令集架构，工作频率为 48 MHz，内建 128KB Flash及 16 KB SRAM，运作在 1.75V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 的工业温度范围。
M254KE3AE 内建 8 x 44, 6 x 46, 4 x 48 COM/SEG 驱动控制器，具备电荷泵以及内部电阻分压驱动 LCD 方式，电荷泵用以确保电池电压降低的情况下 MCU 仍能使 LCD 对比度保持一致，并能支持 3V 至 5V 的 LCD 玻璃。
M254KE3AE 支持丰富的周边界面，如定时器、看门狗定时器、5路PDMA、3组UART、1 组 I2C、1 组 SPI/I2S、1 组 USCI (通用串行接口)与 6 路 16 位 PWM。整合高性能模拟周边电路，包含 16 信道 12 位 730 kSPS 采样率 ADC、两组模拟比较器 (ACMP)、温度检测传感器来降低外部周边组件的采用并缩小终端产品尺寸，并提供 LQFP128 (14mm x 14mm) 封装。
目标应用
- 手持式装置
- 温控器
- 智能家电人机界面
- 工业自动化
- 温湿度记录仪

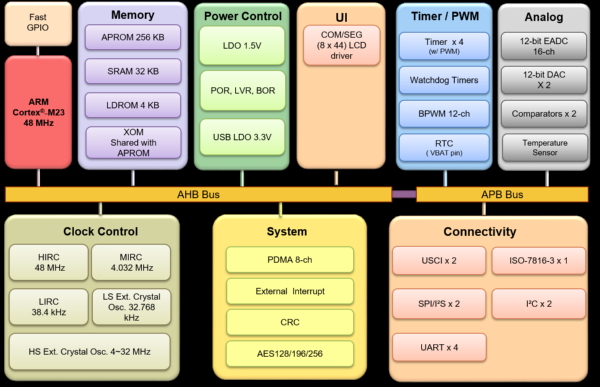

关键特性:
| ? | 操作特性 | |
| - | 工作电压: 1.75V ~ 5.5V | |
| - | 工作温度: -40 ~105 ℃ | |
| - | EFT 4.4 KV | |
| - | SD HBM 7 KV | |
| ? | 內核 | |
| - | Arm? Cortex?-M23 微控制器，Armv8-M 指令集架构，工作频率 48 MHz | |
| - | 32 位硬件乘法器/除法器 | |
| ? | 内存 | |
| - | 128 KB Flash | |
| - | 16 KB SRAM | |
| - | 4 KB LDROM | |
| - | 支持 ISP（在线系统更新）/ ICP（在线电路更新） / 支持IAP（在线应用程序更新） | |
| ? | 时钟控制 | |
| - | 外部高速晶振 4 ~ 32 MHz 或外部时钟讯号输入 | |
| - | 外部低速晶振 32.768 kHz 或外部时钟讯号输入 | |
| - | 内部 48 MHz 高精度RC振荡器 (HIRC)，全温度范围 ±2.6%误差 | |
| - | 内部 4.032 MHz 高精度RC振荡器 (MIRC) | |
| - | 内部 38.4 kHz 高精度RC振荡器 (LIRC) | |
| ? | COM/SEG LCD 驱动 | |
| - | 4 COM x 48 SEG, 6 COM x 46 SEG, 8 COM x 44SEG LCD 驱动 | |
| - | 支持内部 VLCD 可调电荷泵模式 | |
| - | 支持 3V 至 5.5V LCD 玻璃 | |
| - | 操作电压提供 1/2, 1/3, 1/4 三种偏压可选择 | |
| - | 操作电压提供 1/4, 1/6, 1/8 三种周期可选择 | |
| ? | 电源管理 | |
| - | 内建上电复位、欠压复位和低电压复位 | |
| - | 内建 LDO | |
| - | 支持 RTC 具备独立 VBAT引脚 | |
| ? | 低操作电流 | |
| - | 运行模式 110 μA/MHz | |
| - | 掉电模式 3.8 μA (RTC 开启, RAM 数据保持) | |
| - | 掉电模式 2.2 μA (RTC 关闭, RAM 数据保持) | |
| - | 深度掉电模式 1.6 μA (RTC 关闭, RAM 数据关闭) | |
| ? | 定时器 | |
| - | 4 组 32 位定时器 | |
| - | 1 组 24 位 SysTick 定时器 | |
| - | 1 组独立看门狗 | |
| - | 实时时钟 (RTC) | |
| - | 支持高达 12 通道脉宽调制器（PWM）输出，高达 16 位分辨率具备独立 capture 输入模式 | |
| - | 支持故障刹车与互补输出模式 | |
| ? | 直接内存访问 (PDMA) | |
| - | 支持 5 通道直接内存访问 (PDMA) | |
| 支持软件触发、SPI/I2S、UART、I2C、USCI、ADC 与定时器 | ||
| ? | 模拟 | |
| - | 支持 16 信道 12 位 730 kSPS 采样率模拟转数字转换器 (ADC) | |
| - | 支持 2 组模拟比较器 | |
| ? | 通讯接口 | |
| - | 支持 3 组 UART 界面 | |
| - | 支持 1 组 I2C 界面 | |
| - | 支持 1 组 SPI/ I2S 界面 | |
| - | 支持 1 组 USCI (可配置为 UART, SPI 或 I2C) | |
| - | 支持 1 组智能卡接口支持 ISO-7816-3 | |
| ? | 96 位唯一标识符 ( UID ) | |
| ? | 128 位唯一客户标识符 ( UCID ) | |
| ? | 封装 | |
| - | LQFP128 ( 14 mm x 14 mm ) | |
