新唐M481SIDAE

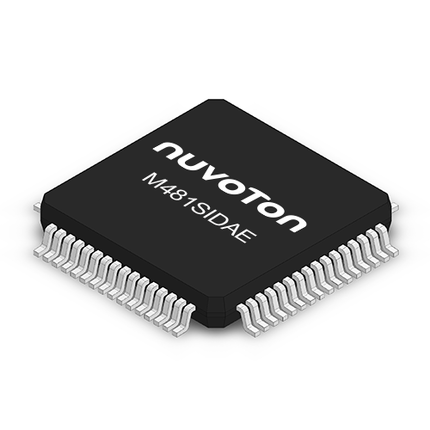

M481SIDAE
M481SIDAE以Arm® Cortex®-M4F为核心，是带有DSP指令集的高效能低功耗微控制器。其系统最高可运行至192 MHz，动态运作下的功耗仅175 μA/MHz。 内建512 KB双区块 (Dual Bank) 架构快闪记忆体 (Flash)，可支持OTA (Over-The-Air) 韧体升级，并内建160 KB SRAM，包含32 KB快取 (Cache) 用于加速外部SPI Flash就地执行 (eXecute-In-Place)。出厂前预先烧录bootloader，提供安全启动 (Secure Boot) 功能，可对存放于内建快闪记忆体内的程式码进行完整性检查，并整合安全保护区块 (Secure Protection ROM)，提供一个用于保存机密程序或资料的安全空间。内建一次性可烧录 (One-Time Programmable ROM) 区块，可用于产品生命周期的管理。
M481SIDAE支持1.8V到3.6V操作电压，以及-40°C到105°C的工业级工作温度。本系列配置有多种高速UART/ SPI/ I2C/ PWM周边介面。封装型式为LQFP64。
应用领域：
物联网设备、资料收集器…等。
关键特性：
| • | 核心 | | | - | 高达192 MHz Arm® Cortex®-M4F核心 | | | - | DSP指令集 | | | - | 记忆体保护单元 | | | | | • | 记忆体 | | | - | 512 KB 快闪记忆体 | | | - | 160 KB RAM，包含32 KB外部SPI Flash快取 | | | - | 4 KB 安全保护区块 (SPROM) | | | - | 2 KB 一次性烧录区块 (OTP) | | | | | • | 循环冗余校验 (CRC) 单元 | | | | | • | 16通道周边DMA控制器 | | | | | • | 外部汇流排介面 | | | - | LCD 平行介面，i80模式 | | | | | • | 时脉源 (Clocks) | | | - | 4到24 MHz晶振 | | | - | RTC用32 kHz振荡器 | | | - | 内部12 MHz RC振荡器 | | | - | 内部10 kHz RC振荡器 | | | - | 内部PLL可达480 MHz | | | | | • | RTC | | | - | 80位元组备份暂存器 | | | | | • | 计时器和PWM | | | - | 4个32位元计时器 | | | - | 12个增强型PWM带有12个16位元计时器 | | | - | 12个基本型PWM带有2个16位元计时器 | | | - | 1个24位元倒数SysTick计时器 | | | - | 1个看门狗计时器 | | | - | 1个视窗看门狗计时器 |
| | • | 类比周边 | | | - | 1个12位元，多达16通道5 MSPS SAR ADC | | | - | 2个12位元1 MSPS DAC | | | - | 2个满摆幅 (Rail-to-rail) 比较器 | | | - | 2个运算放大器 | | | | | • | 通信介面 | | | - | 多达6个低功耗UART介面 (17 Mbps)，包含2个LIN介面 | | | - | 多达3个ISO-7816介面 (3.4 MHz)，支持全双工UART模式 | | | - | 3个I2C介面 (可达3.4 Mbps) | | | - | 1个SPI Flash介面 (可达96 MHz) 支持四线模式 | | | - | 1个四线SPI介面 (可达96 MHz) | | | - | 多达4个SPI/ I2S介面 (SPI可达96 MHz、I2S可达192 kHz/16-bit) | | | - | 1个I2S介面 (192 kHz/ 32-bit) | | | - | 2个USCI介面，支持可程设UART/ SPI/ I2C | | | - | 2个SD卡控制器 (50 MHz) | | | | | • | 控制介面 | | | - | 2个正交编解码介面 | | | - | 1个24位元3通道输入捕捉计数器单元 | | | | | • | 操作特性 | | | - | 电压范围：1.8V至3.6V | | | - | 温度范围：-40°C至+105°C |
|
