新唐ML51XB9AE低功耗8051单片机

关键字：低功耗单片机新唐单片机 8051单片机作者：来源: 发布时间：2019-01-24 浏览：7

ML51XB9AE为内建 Flash 的增强型 1T 8051 内核微控制器，正常运行模式典型功耗可达 80 uA/MHz 以及休眠模式下功耗可低于 1 uA。此系列最高速可达 24 MHz，并内建 38.4 kHz 低速内部振荡器，支持宽电压工作范围 1.8 V 至 5.5 V 工作温度： - 40 ℃ 至 105 ℃。

ML51XB9AE 包含 16 K 字节的 Flash 以及一个额外 1 K 字节片上辅助 RAM(XRAM), 备有丰富的外设，如 17 个通用 I/O、2 组串口、1 组 ISO-7816 界面、2 组 I2C 与 1 组 SPI，并提供 QFN20 封装。

目标应用:

穿戴式装置、智能摇控器、互联网端点设备、智能家居、烟感侦测装置、电池装置等。

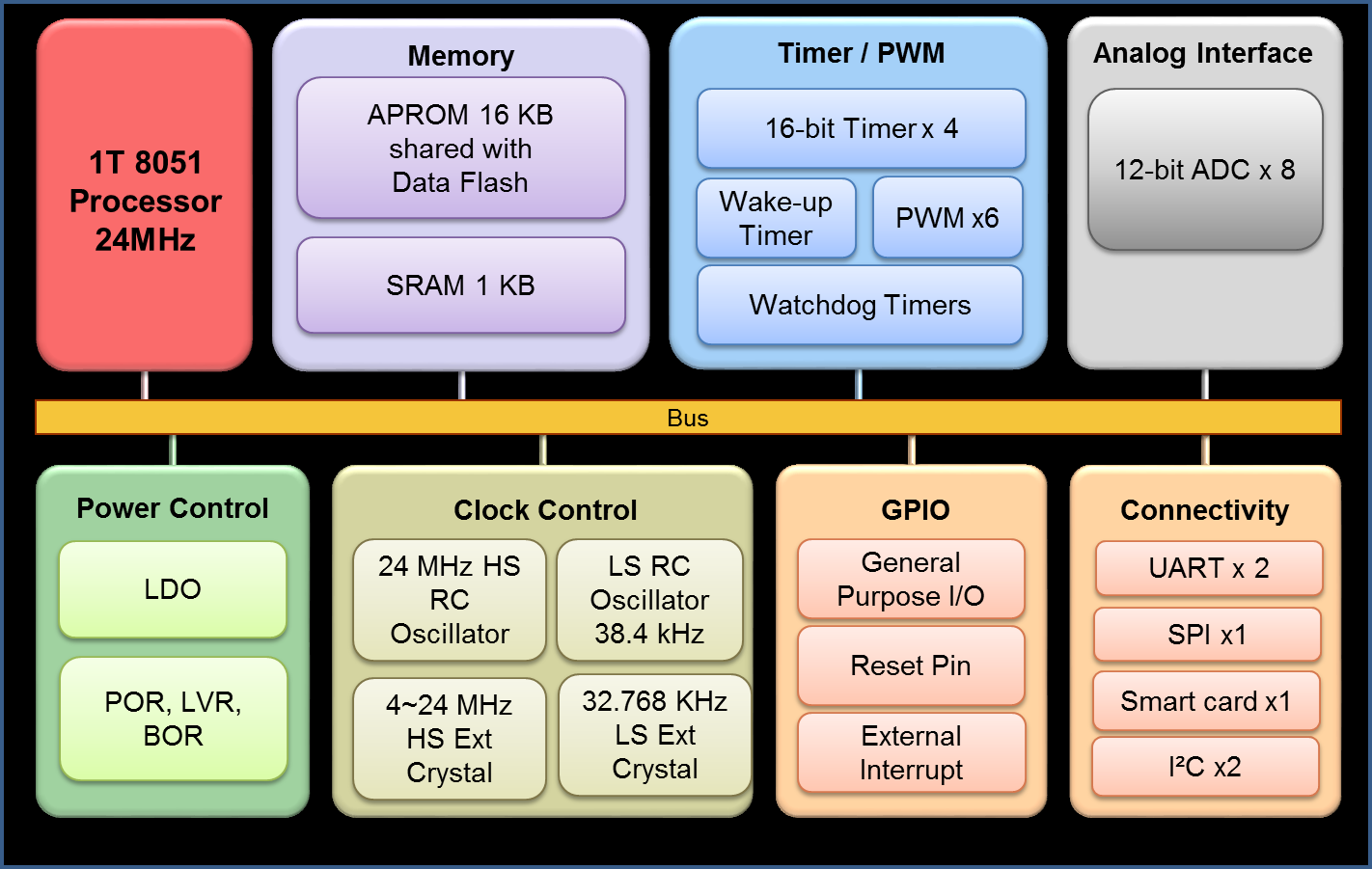

关键特性:

?	CPU
	-	全静态 8 位 1T 8051 内核 CMOS 微控制器
	-	指令集全兼容 MCS-51
	-	4 级优先级中断配置
	-	双数据指针 (DPTRs)

?	工作条件
	-	宽电压工作范围 1.8 V 至 5.5 V
	-	宽工作频率最高至 24 MHz
	-	工业级工作温度 - 40℃至 + 105 ℃

?	低功耗特性
	-	正常运行模式典型功耗 80uA/ MHz
	-	低功耗运行模式典型功耗 15uA
	-	低功耗空闲模式功耗不超过 13uA
	-	掉电模式典型功耗小于 1uA
	-	掉电模式下唤醒时间为 10 us (HIRC运行)

?	内存
	-	16 K 字节 APROM，用于使用者代码
	-	可配置 4K/3K/2K/1K 字节 LDROM，用于启动系统程序设计（ISP）代码
	-	APROM中应用编程（IAP）内存 128 字节每页累加
	-	Flash 内存 100,000 次擦写寿命
	-	代码安全加密
	-	256 字节片上 RAM
	-	额外 1 K字节片上辅助 RAM (XRAM)，通过 MOVX 指令访问

?	时钟源
	-	24 MHz 高速内部振荡器 (HIRC) ± 1 %精度等级 (25 °C, 3.3 V) 全工作条件范围下精度 ±5 % 精度等级
	-	38.4 kHz低速内部振荡器 (LIRC) ± 1 %精度等级 (25 °C, 3.3 V) ，全工作条件范围下精度 ± 10 % 精度等级
	-	外置 4 ～ 24 MHz (HXT) 晶振输入为精密定时操作
	-	外置 32.768 kHz (LXT) 晶振输入
	-	运行中可通过软件对时钟源切
	-	可编程系统时钟分频器从1/2, 1/4, 1/6, 1/8…, 最高到 1/512

?	外设
	-	17 个通用输入输出引脚。所有输出引脚具有独立的2级电平转换速率控制
	-	8 通道 GPIO 中断，具备边缘/电平检测，全部 17 个 GPIO 均可配置为输入源之一
	-	标准中断引脚 INT0 和 INT1 兼容标准 8051
	-	两组 16 位定时/计数器 0 和 1 兼容标准 8051
	-	一组 16 位定时器 2 带 3 通道输入捕获模块
	-	一组 16 位自动重载定时器 3
	-	一组可程序设计看门狗定时器 (WDT)
	-	一组专用的自唤醒定时器 (WKT)
	-	两组全双工串口
	-	一组智能卡接口支持 ISO7816-3
	-	一组SPI端口支持主机和从机模式，当系统时钟为 24 MHz 时传输速率高达 6 Mbps
	-	两组 I2C 总线支持主机和从机模式，数据传输率高达 400 kpbs
	-	6 * 16 - bit 组，12 通道脉宽调制器（PWM）输出，高达 16 位分辨率
	-	一组 12 位 ADC，当 V_DD大于 2.5 V 转换速率高达 500 Ksps

?	电源监视器
	-	欠压检测 (BOD) 可用于低功耗模式，7 个级别可选，可配置中断或复位
	-	上电复位 (POR)
	-	低电压复位 (LVR)

?	强效ESD及EFT能力
	-	ESD HBM 通过 8 kV
	-	EFT > ± 4.4 kV
	-	闩锁测试通过 150 mA

?	开发工具
	-	Nuvoton Nu-Link 基于 KEIL^TM和 IAR 开发环境
	-	Nuvoton 电路编程 (Nu-Link)
	-	Nuvoton 在系统编程 (ISP) 通过 UART
