新唐科技：MS51PC0AE 8051单片机

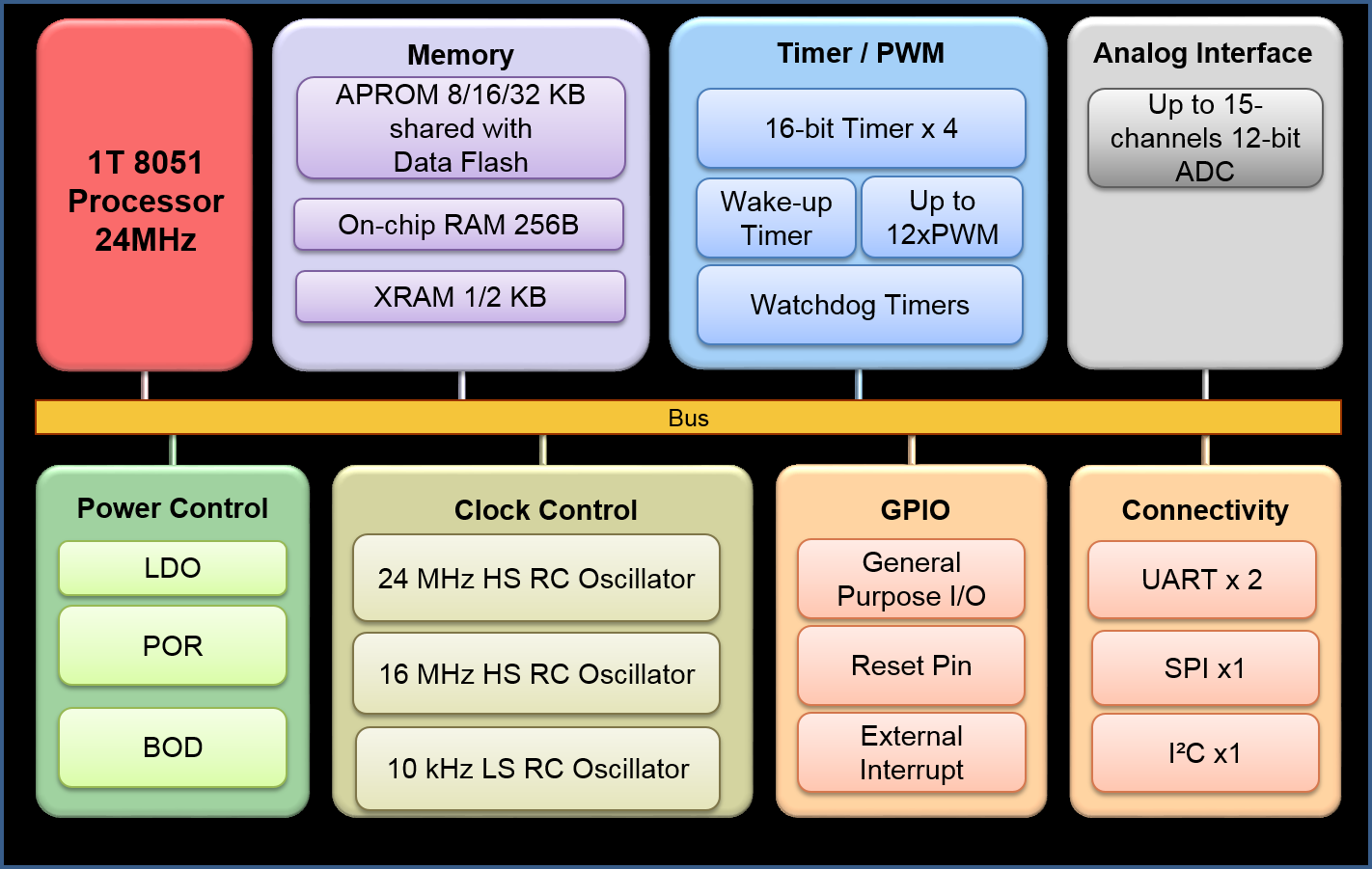

MS51PC0AE 带有 flash 的增强型 8 位 8051 内核微控制器（1 T 工作模式），工作频率最高至 24 MHz，支持电压工作范围 2.4 V 至 5.5 V，工业级工作温度: - 40 ℃ 至 105 ℃，并且包含 32 K 字节的 Flash 以及一个额外 2 K 字节片上辅助 RAM ( XRAM )，备有丰富的外设，如 30 个通用 I / O、定时器、看门狗定时器、2 组 UART、1 组 SPI、1 组 I2C、12*16-bit 路 PWM、15 路 12 位 ADC 及 3 组 ISO-7816 等。提供 LQFP32 封装。
目标应用:
家庭自动化、工业控制、物联网装置、电池管理、无线充电等。
关键特性:
| ? |
内核(Core) |
|
- |
1T 8051 微处理器 |
|
- |
工作频率可达 24 MHz |
|
|
|
| ? |
工作条件 |
|
- |
宽电压工作范围 2.4 V 至 5.5 V |
|
- |
宽工作频率最高至 24 MHz |
|
- |
工业级工作温度 - 40 ℃ 至 + 105 ℃ |
|
|
| ? |
内存 ( Memory ) |
|
- |
32 KB 应用程序 |
|
- |
内嵌 2 KB SRAM |
|
- |
支持在线电路更新 ICP ( In-Circuit Programming ) |
|
- |
支持在线系统更新 ISP ( In-System Programming ) |
|
|
|
| ? |
模数转换器(ADC) |
|
- |
提供 15 通道 |
|
- |
12 位分辨率 |
|
- |
可达 500 KSPS ( 每秒采样率 ) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ? |
脉宽调制器 ( PWM ) |
|
- |
内建 1 个 16 位 PWM 产生器，可输出 12*16-bit 路 PWM |
|
- |
捕捉 ADC 功能 |
|
- |
可配置的死区时间 |
|
|
|
| ? |
电源监控 |
|
- |
欠压检测 ( BOD ) 用于侦测系统供电低电压，7 级电压选择，可配置中断或复位响应 |
|
- |
上电复位 ( POR ) |
|
- |
低电压复位 ( LVR ) |
|
|
|
| ? |
通讯接口(Connectivity) |
|
- |
1 组 SPI |
|
- |
1 组 I2C ( 可达 400 kbps ) |
|
- |
2 组 UART |
|
- |
3 组 ISO-7816-3 界面 |
|
|
|
| ? |
时钟控制 ( Clock control ) |
|
- |
24 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级 |
|
- |
16 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级 |
|
- |
10 kHz 低速内部振荡器，出厂精度 ± 2 % 等级 |
|
- |
支持外部时钟输入 |
|
|
|
| ? |
封装 |
|
- |
LQFP32 |
|
|
|
