MS51XC0AE：8位性价比工业级单片机
MS51XC0AE与MS51XC9AE管脚兼容，照顾需要更大的Data Flash与SRAM的用户，同时这个也是与N76E003AQ20 pin to pin产品，为电子烟客户的福利哦！

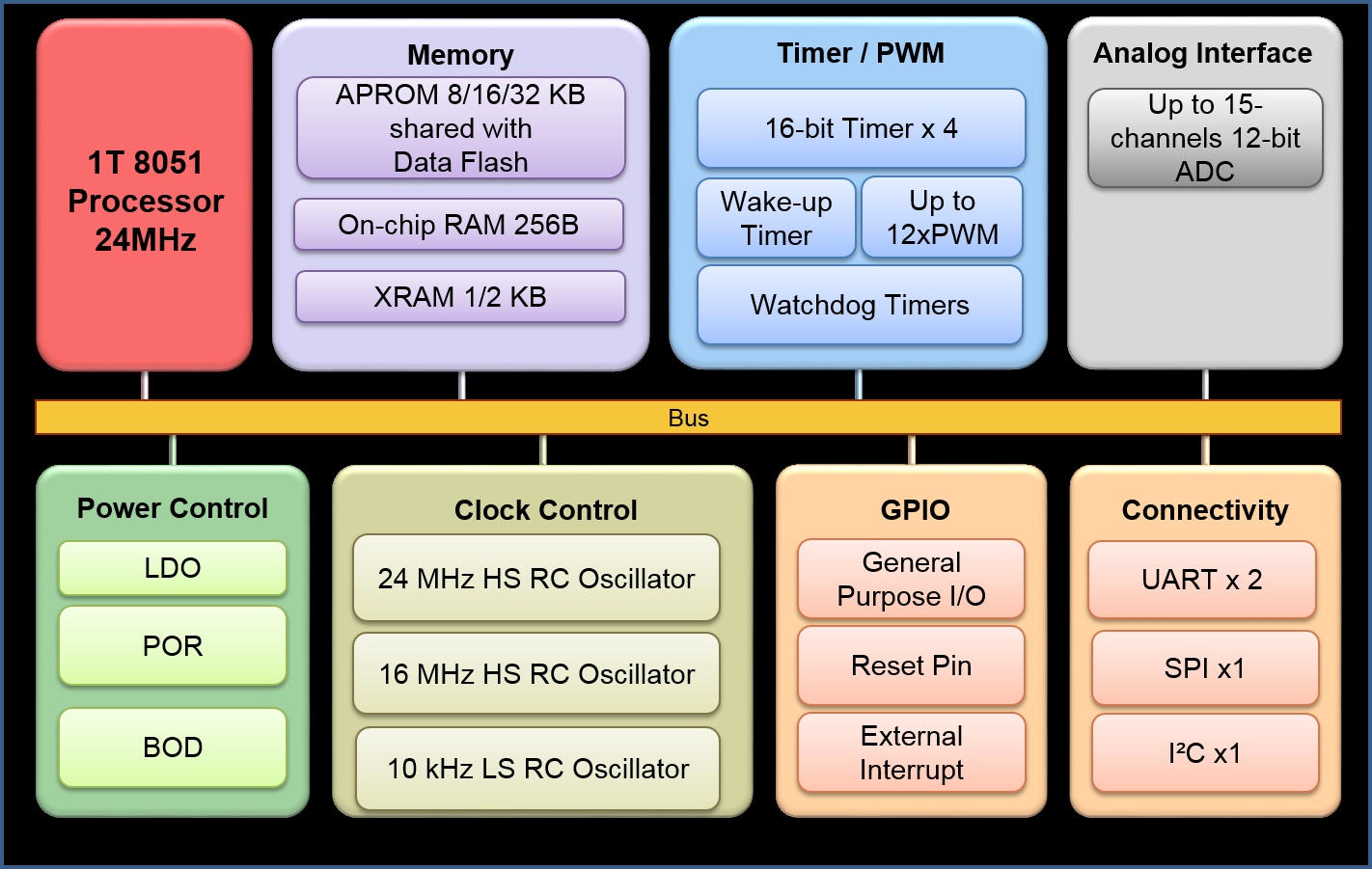

MS51XC0AE 带有 flash 的增强型 8 位 8051 内核微控制器（1 T 工作模式），工作频率最高至 24 MHz，支持电压工作范围 2.4 V 至 5.5 V，工业级工作温度: - 40 ℃ 至 105 ℃，并且包含 32 K 字节的 Flash 以及一个额外 2 K 字节片上辅助 RAM ( XRAM )，备有丰富的外设，如 18 个通用 I / O、定时器、看门狗定时器、2 组 UART、1 组 SPI、1 组 I2C、12*16-bit 路 PWM、10 路 12 位 ADC 及 3 组 ISO-7816 等。提供 QFN20 封装。
目标应用:
家庭自动化、工业控制、物联网装置、电池管理、无线充电等。
关键特性:
| • | 内核(Core) | | | - | 1T 8051 微处理器 | | | - | 工作频率可达 24 MHz | | | | | | • | 工作条件 | | | - | 宽电压工作范围 2.4 V 至 5.5 V | | | - | 宽工作频率最高至 24 MHz | | | - | 工业级工作温度 - 40 ℃ 至 + 105 ℃ | | | | | • | 内存 ( Memory ) | | | - | 32 KB 应用程序 | | | - | 内嵌 2 KB SRAM | | | - | 支持在线电路更新 ICP ( In-Circuit Programming ) | | | - | 支持在线系统更新 ISP ( In-System Programming ) | | | | | | • | 模数转换器(ADC) | | | - | 提供 10 通道 | | | - | 12 位分辨率 | | | - | 可达 500 KSPS ( 每秒采样率 ) | | | | | | | | | | | | | | | | | | | | | | |
| | • | 脉宽调制器 ( PWM ) | | | - | 内建 1 个 16 位 PWM 产生器，可输出 12*16-bit 路 PWM | | | - | 捕捉 ADC 功能 | | | - | 可配置的死区时间 | | | | | | • | 电源监控 | | | - | 欠压检测 ( BOD ) 用于侦测系统供电低电压，7 级电压选择，可配置中断或复位响应 | | | - | 上电复位 ( POR ) | | | - | 低电压复位 ( LVR ) | | | | | | • | 通讯接口(Connectivity) | | | - | 1 组 SPI | | | - | 1 组 I2C ( 可达 400 kbps ) | | | - | 2 组 UART | | | - | 3 组 ISO-7816-3 界面 | | | | | | • | 时钟控制 ( Clock control ) | | | - | 24 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级 | | | - | 16 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级 | | | - | 10 kHz 低速内部振荡器，出厂精度 ± 2 % 等级 | | | - | 支持外部时钟输入 | | | | | | • | 封装 | | | - | QFN20 | | | |
|
编辑：admin 最后修改时间：2019-06-13
