N76E003系列到 MS51 系列的移植指南

8 位 NuMicro 8051 家族移植

摘要

完整指南包含必要的信息，如：特性差异汇总、增强特性兼容列表、从 N76E003 移植到增强的 MS51 系列软件注意事项。用户可以参考特性差异汇总和兼容列表决定移植时是否需要修改代码或其它改变。

NuMicro MS51 系列

MS51 系列为 N76E003 系列的增强版本。将介绍 N76E003 系列与 MS51 系列在不同封装中管脚兼容相对应的型号，在 TSSOP20 封裝中，N76E003AT20與 MS51FB9AE 管腳兼容；在 QFN20 封裝中，N76E003AQ20與 MS51XB9AE 管腳兼容；N76E003BQ20 與 MS51XB9BE 管腳兼容。

用户可以通过更换主芯片轻松升级产品，唯一需要注意的是，编程工具需要更新至最新版本。N76E003 系列更换至 MS51 系列时需要更动的内容如下表所示

硬件	更换主芯片为管腳兼容的 MS51 系列芯片
软件	兼容于 N76E003 系列
工具	ICP 编程工具版本 V3.01.6951 Nu-Link Keil 驱动版本 V3.01.6951

特性差异汇总

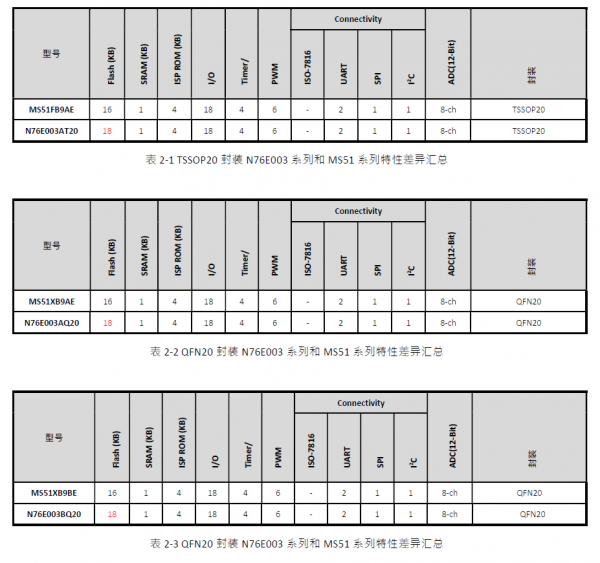

MS51 系列是增强型 1T 8051 的新成员，表 2-1、表 2-2、表 2-3 列出了 N76E003 系列和 MS51 系列不同封装的特性差异汇总，不同之处用红色标注。

兼容性列表

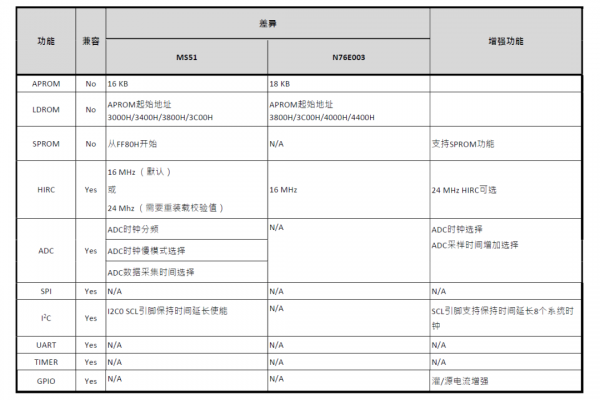

N76E003 系列和 MS51 系列的差异和增强功能如下表所示：

从N76E003系列到

MS51系列移植注意事项

1. 硬件

PCBA：N76E003 与 MS51 引脚完全兼容。

2. 软件

工程文件和源代码：
MS51 系列工程文件和源代码可以完全兼容 N76E003 系列。
N76E003 系列工程文件和源代码可以部份兼容 MS51 系列，ADC 与 I2C 有部分限制。
Hex 或 Bin 文件：
MS51 系列 Hex 或 Bin 文件可以可以完全兼容 N76E003 系列。

3. N76E003 系列工程文件和源代码可以部份兼容 MS51 系列，ADC 与 I2C 有限制。开发工具

ICP 编程工具务必更新至 V3.01.6951，如 Error! Reference source not found. 所示。
如果用户需要更改源代码，Nu-Link Keil 驱动版本务必更新至 V3.01.6951。

N76E003 系列到 MS51 系列的移植指南

8 位 NuMicro 8051 家族移植

摘要

NuMicro MS51 系列

MS51 系列为 N76E003 系列的增强版本。将介绍 N76E003 系列与 MS51 系列在不同封装中管脚兼容相对应的型号，在 TSSOP20 封裝中，N76E003AT20 與 MS51FB9AE 管腳兼容；在 QFN20 封裝中，N76E003AQ20 與 MS51XB9AE 管腳兼容；N76E003BQ20 與 MS51XB9BE 管腳兼容。

用户可以通过更换主芯片轻松升级产品，唯一需要注意的是，编程工具需要更新至最新版本。N76E003 系列更换至 MS51 系列时需要更动的内容如下表所示

硬件	更换主芯片为管腳兼容的 MS51 系列芯片
软件	兼容于 N76E003 系列
工具	ICP 编程工具版本 V3.01.6951 Nu-Link Keil 驱动版本 V3.01.6951

特性差异汇总

MS51 系列是增强型 1T 8051 的新成员，表 2-1、表 2-2、表 2-3 列出了 N76E003 系列和 MS51 系列不同封装的特性差异汇总，不同之处用红色标注。

兼容性列表

N76E003 系列和 MS51 系列的差异和增强功能如下表所示：

从N76E003系列到

MS51系列移植注意事项

1. 硬件

PCBA：N76E003 与 MS51 引脚完全兼容。

2. 软件

工程文件和源代码：
MS51 系列工程文件和源代码可以完全兼容 N76E003 系列。
N76E003 系列工程文件和源代码可以部份兼容 MS51 系列，ADC 与 I2C 有部分限制。
Hex 或 Bin 文件：
MS51 系列 Hex 或 Bin 文件可以可以完全兼容 N76E003 系列。

3. N76E003 系列工程文件和源代码可以部份兼容 MS51 系列，ADC 与 I2C 有限制。开发工具

ICP 编程工具务必更新至 V3.01.6951，如 Error! Reference source not found. 所示。
如果用户需要更改源代码，Nu-Link Keil 驱动版本务必更新至 V3.01.6951。
