新唐NUC029TAN QFN33

关键字：NUC029 硬件除法器作者：来源: 发布时间：2018-10-08 浏览：26

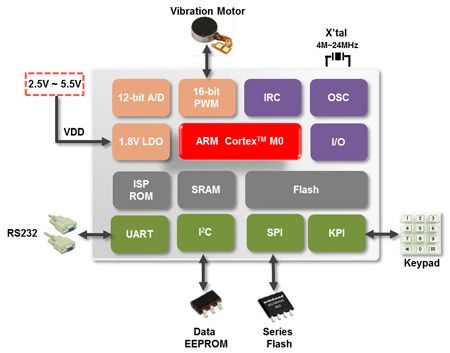

NUC029TAN原理图

NUC029TAN为Cortex-M0 32位微控制器系列，其特点为宽电压工作范围 2.5V 至 5.5V与-40℃ ~ 85℃工作温度、内建22.1184 MHz 高精度RC晶振(±3%精确度, 2.5V 至 5.5V, -40℃ ~ 85℃)與硬件除法器、并内建Data Flash、欠压检测、丰富外设、整合多种多组串行传输接口、高抗干扰能力 (8KV ESD/4KV EFT)、支持在线系统更新(ISP)、在线电路更新(ICP)与在线应用程序更新(IAP)，提供封装有QFN33 (4mm x 4mm)。

应用领域 :

门禁系统/警报器、温度传感设备、直流无刷马达应用等，在电子烟领域本型号特受欢迎。

关键特性 :

• 内核(Core)

- Cortex-M0 32位微处理器
- 工作频率可达 50 MHz
- 工作电压：2.5V to 5.5V
- 工作温度：-40℃ ~ 105℃

• 内存(Memory)

- 32 KB应用程序
- 内嵌4 KB SRAM
- 内嵌4 KB Data Flash
- 在线系统更新ISP
(In-System Programming)
- 在线电路更新ICP
(In-Circuit Programming)
- 在线应用程序更新 IAP
(In-Application Programming)

• 模拟转数字转换器(ADC)

- 提供5通道
- 12位分辨率
- 每秒采样率可达 800 kSPS
- PWM输出可以触发A/D转换
- 提供误差±1℃温度传感器

• 脉波宽度调变(PWM)

- 5通道PWM输出或互补式PWM输出
- PWM时间与周期可触发A/D转换

• 通讯接口(Connectivity)

- 提供二组SPI (可达36 MHz)
- 提供一组I2C (可达 400 kHz)
- 提供二组UART

• 时钟控制(Clock control)

- 外部晶振4 to 24MHz
- 内置22.1184 MHz 高精度RC晶振，
常温5V下±1%误差
