新唐NUC970+ LAN8720AI解决方案
本次颖特新科技工程师为大家介绍的是新唐NUC970DF62Y+ MICROCHIP LAN8720AI的解决方案。
NUC972DF62Y简介
NUC972DF62Y是江南app公众号 （Nuvoton）针对电力及其他工控领域推出的工业级ARM9处理器，主频最高至300MHZ，LQFP-216 PIN封装，集成了64MB DDR2，可以简化电路设计中的高频线路，PCB设计2层或4层即可，具有丰富的外设资源。
NUC972DF62Y的外设资源：
1个LCD控制器，8/16/18/24 bit RGB数据，支持分辨率1024x768,支持MPU类型LCD（80/60)1路EBI总线最多2个100 Mbps全速以太网控制器最多11路串口最多2路CAN总线最多4路PWM8路12 bit ADC1路I2S最多2路I2C、2路SPI1路USB OTG和1路USB HOST1个SD卡内置1个看门狗和1个RTC
工作温度：-40~85℃
MICROCHIP LAN8720AI简介
LAN8720AI可以通过自协商的方式与目的主机最佳的连接方式(速度和双工模式)，支持 HP，Auto-MDIX 自动翻转功能，无需更换网线即可将连接更改为直连或交叉连接。
LAN8720AI 的特点如下：
1、高性能的 10/100M 以太网传输模块
2、支持 RMII 接口以减少引脚数
3、支持全双工和半双工模式
4、两个状态 LED 输出可以使用 25M 晶振以降低成本
5、支持自协商模式
6、支持 HP Auto-MDIX 自动翻转功能
7、支持 SMI 串行管理接口
8、支持 MAC 接口
9、封装尺寸小 QFN32 QFN24
10、工作温度：-40~80℃

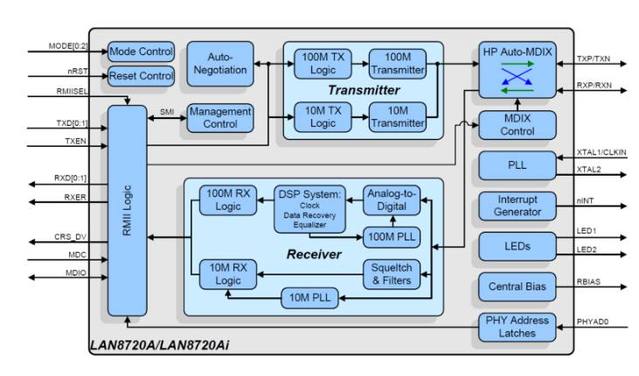

LAN8720AI 功能框图如图所示

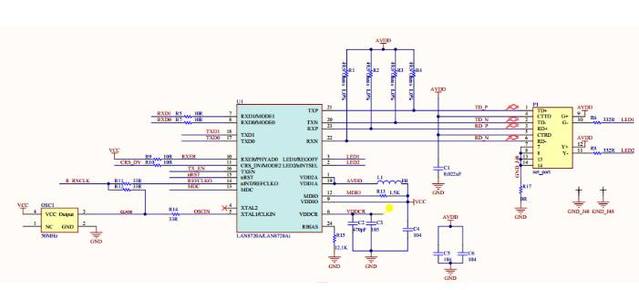

电路原理
主控NUC970通过直接RMII与LAN8720AI进行数据交换。通过得到的数据进行MODBUS_TCP解析再对相应的继电器进行控制或输入进行读取。主控NUC970可以在主频为300MHZ以下进行工作完全可以达到全部性能传输速度能达到100Mbps，还有十分多的资源进行其他开发，但此方案开发周期长，物料成本高。
本解决方案优点
- 高性能的 10/100Mbit/S 以太网传输
- 性能稳定结构简单
- TCP协议自编修改方便
- 通用性强
- 体积小，小型化设计
- 功能强大，为以后增加功能留有空间
本解决方案缺点
- 成本高
- 开发周期长
- 维修不便
