新唐无线供电与通信方案获专利认证
新唐专有无线供电与资料通信方案
多样化的方案产品组合
小功率
TX / RX
中功率
TX / RX
大功率
TX / RX
参数
3.3V/20mA
单向通讯

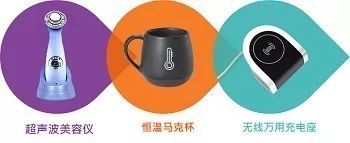

应用
电动牙刷
美容电器
参数
5V/150mA
双向通讯
应用
电饭锅
电高压锅
参数
5V/1000mA
双向通讯
应用
智能家电
单 片 机
TX：N76E885
RX：N76E885/ N76E616 (LCD段码显示)
传统电器的主控电源板/按键显示板连接方式。
传统电高压锅
旧款设计的上下盖无法分离，工业设计受限，造成清洁死角。
新唐无线供电与资料通信方案特色
• 不须外接即可供电，方便使用
• 设计富有弹性，终端产品更美观
• 易于实现增值功能，如：防水设计、电子锅增加内胆温度检测
• 支持无线供电与双向数据通信
• 电流范围：20mA 至 1A/5V
• 提供软硬件开源码，满足各种设计需求

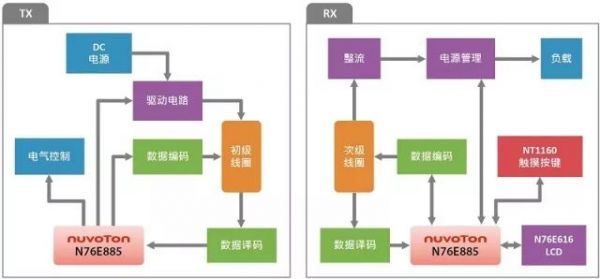

无线供电与资料通信方案方块图
TX端 （左）与RX端（右）系统框图。
TX 端单片机：N76E885
无线功率发送
数据通信
系统监控与数据采集
电器控制
RX 端单片机：N76E616
无线功率接收
数据通信
段码式LCD显示
系统工作状态提示

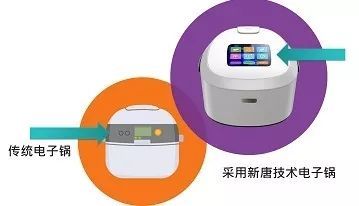

应用场景 – 无线供电电子锅
传统方案
上盖带LCD 显示，触控按键，与主板有线连接，无法拆盖清洗。
新唐方案
按键显示板可放在上盖上，上盖方便拆卸清洗，并且减少接点的耗损；同时增加内胆温度检测，优化控制模式。
专利号：CN205666688U
