NuMaker-PFM-NUC472试用体验

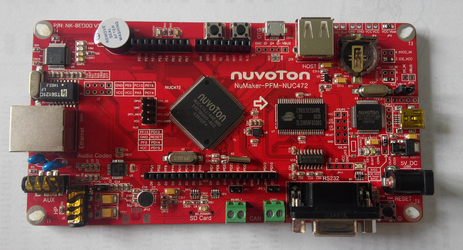

期盼中的NuMaker-PFM-NUC472开发套件终于实实在在地出现在面前，拆去外包装红色的开发板如火般呈现在眼前，如图1所示。
图1 NuMaker-PFM-NUC472开发板

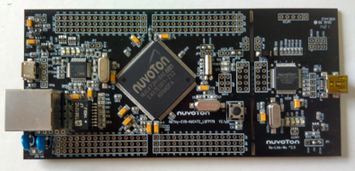

先前新唐曾出过NUC472的产品，只不过那是一款功能相对简单些的NuTiny-SDK-NUC472开发板，如图2所示。其基本配置为主频72MHz、512KB Flash、64KB SRAM，MCU是176引脚的NUC472HI8AE。
图2NuTiny-SDK-NUC472开发板
而此次推出NuMaker-PFM-NUC472，其基本配置为主频84 MHz、512KB Flash、64KB SRAM，MCU是144引脚的NUC472JI8AE，如图3所示。
图
3芯片NUC472JI8AE

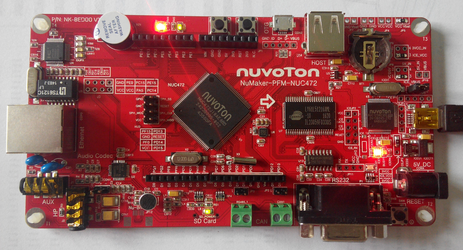

由于随机并没有配备任何的资料，所以就上电先看一下出厂的DEMO吧。通过ICEJ1口由USB线连接电脑后，会出现图4所示的效果。
图
4 上电效果

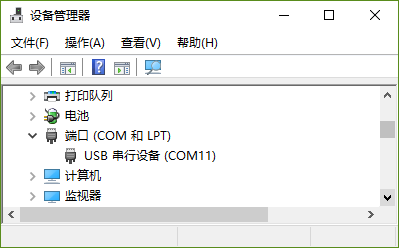

此时，若在电脑上观察则会发现有虚拟的U盘MBED
和串口COM11，如图5所示。打开串口助手进行查看，也未发现有任何信息输出。
图
5 虚拟串口
本想上网找一些相关的例程来进行功能验证并测试程序下载的方法，无奈没有找到。只好用NuTiny-SDK-NUC472开发板
的资源来做一下简单的探索。

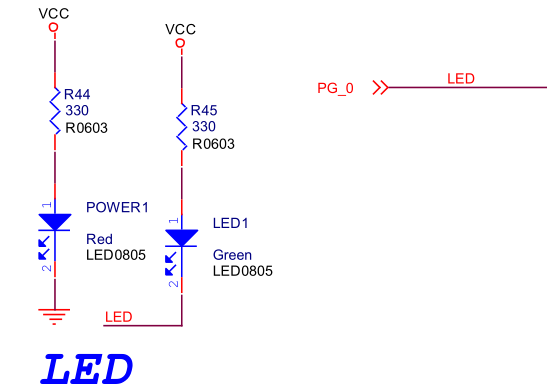

首先看一下LED1的连线情况，如图6所示，说明只要能控制PG_0即可让LED1动起来。
图
6 LED1线路图
按如下内容编写主函数后，在KEIL上经编译可生成LED.bin
文件，再将该文件复制到名为
MBED
的
U盘中，即可见到LED1闪烁发光的效果。
经验证，试验是成功的，后续再尝试让板载的RGB_LED
以不同的色彩亮起来。
