NUC029系列开发板:NuTiny-SDK-NUC029FAE

关键字: NUC029 开发工具 开发板 作者: 来源: 发布时间:2018-10-09 浏览:73

新唐NUC029系列的开发板采用的是NUC029FAE芯片为核心,型号:NuTiny-SDK-NUC029FAE,内核架构:ARM Cortex?-M0。

NUC029FAE产品简介:

新唐 NuMicro? NUC029FAE 系列是32位的内嵌ARM Cortex? -M0核的微控制器 ,适用于工业控制和需要丰富的通信接口的应用领域,Cortex?-M0是ARM最新的32位嵌入式处理器,拥有与传统8051单片机之匹敌的价格优势。

NuMicro NUC029FAE 系列最快可跑到24MHz, 因而可支持很广范围的工业控制和需要高性能CPU的场合。NuMicro NUC029FAE 系列内嵌4K/8K/16K字节程序flash,数据flash大小可配置(与程序flash共享),2K字节ISP flash,2K字节SRAM。

为了降低成本,减小空间,NuMicro NUC029FAE 系列内嵌了很多外设,像:I/O口、定时器、UART、SPI、I2C、PWM、ADC、看门狗和低电压检测,这使NuMicro NUC029FAE 系列可以用于更广泛的应用。

NuMicro NUC029FAE 带有ISP(在系统编程)、ICP(电路编程)和IAP(在应用编程)功能,允许用户无需取下芯片,直接在电路板上对程序存储器进行升级。

NUC029FAE特点:

微控制器:

  • ARM Cortex?-M0内核运行频率可达24MHz
  • 支持低功耗掉电模式
  • 嵌套向量中断控制器NVIC支持32个中断输入,每个中断有4个优先级
  • 支持串行调试(SWD)接口, 2个观察点/4断点
  • 内建一组LDO支持宽工作电压范围:2.5V~5.5V

存储器:

  • 4KB/8KB/16KB Flash 内存用来存放应用程序(APROM)
  • 可配置的数据flash(Data Flash)
  • 2KB启动代码空间(LDROM)
  • 支持在系统编程 (ISP)方式更新应用程序
  • 内嵌2KB SRAM (SRAM)

外设功能:

I/O端口、Timer、Watchdog Timer、UART、SPI、I2C、PWM、ADC、ACMP

编程方式:

系统编程(ISP)、电路编程(ICP)、应用编程(IAP)

欠压检测:

支持三级检测电压: 3.8V/2.7V/2.0V(缺省2.0V)

支持欠压中断和复位选择

封装:

TSSOP20

NUC029开发板产品列表:

NuTiny-SDK-NUC029FAE开发板 x1

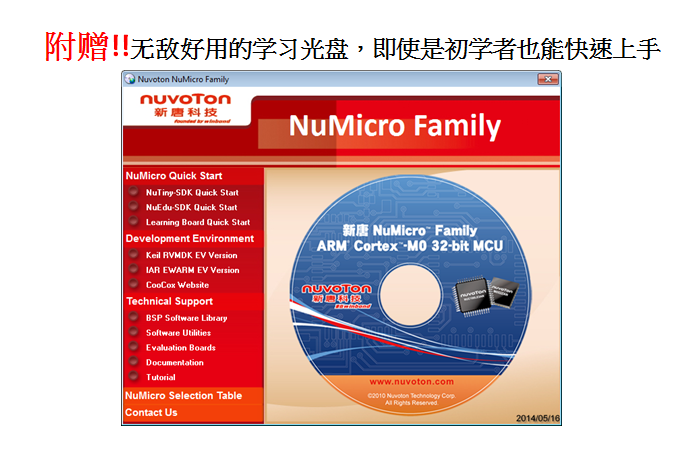

开发资源光盘下载链结:http://www.nuvoton.com/NuMicroDVD


光盘内容:

  1. 开发环境(包括Keil RVMDK评估版、IAR EWARM评估版)
  2. 程序范例
  3. 开发板电路原理图
  4. 开发数据(包括Datasheet、Product Brief、Technical Reference Manual)
  5. Nuvoton公用程序(包括ICP、ISP、NuGang Programmer等等)
  6. 学习教材
  7. 应用手册
  8. NuMicro选型表

NuMicro NUC029系列选型表:http://www.nuvoton.com/hq/products/microcontrollers/arm-cortex-m0-mcus/nuc029-series/?__locale=zh

开发数据:

NuTiny-SDK-NUC029FAE使用手冊:http://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=UG0120140710164000

规格数据:http://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=DA00-NUC029

技术参考手册:

英文版:http://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=DA05-NUC029

中文版:http://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=DA05-NUC029-1

范例程序:

http://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=SW0720140710164444

本产品为研发及实验零组件专业产品

(1)本组件非即插即用。需接线、安装驱动、编写程序、及配合周边应用模块才能使用。

(2)本组件为未组装于最终商品化产品之微控制器开发板。
