只要1分钟，让您搞懂OLED
OLED(Organic Light-Emitting Diode) 有机发光二极管，相较于传统LCD，OLED可自行发光，不需要背光，且色彩更为鲜艳，功耗也更低。在近年来科技发展下，逐渐步步蚕食鲸吞着面板产业，俨然成为未来新一代显示面板的霸主。
新唐OLED显示方案，采用ＮuMicro? M481系列单片机作为主控，外接OLED显示屏在显示适配器／主板上，高速SPI可驱动OLED显示屏，另搭配新唐emWin library让使用者可轻松简单地开发GUI，不需外加算法，直接译码gif文件播放，SPIM接口外接SPI Flash可存放各种不同图档，使用ADC准确抓取GPU／CPU温度，由PWM根据温度变化调整风扇转速，并能使用Timer capture功读取风扇转速，经由OLED显示转速，达成监控显示适配器／主板功能。

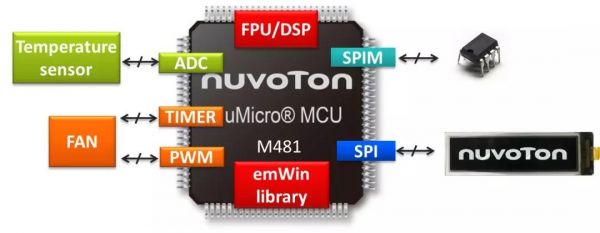

系统示意图
新唐M480系列单片机特色
新唐NuMicro? M480系列单片机使用Arm? Cortex?-M4F为核心，工作频率为192 MHz，可快速地运行用户算法，带有浮点数运算单元(FPU)和数字讯号处理指令(DSP)，可有效提升执行各种算法效率。内建闪存(Flash)最大达512 KB，SRAM最大达160 KB，提供充分的内存空间供用户算法使用。江南app公众号 提供emWin嵌入式GUI软件的emWin开发平台，可满足各种生产场合与终端产品之需求。emWin 开发平台提供嵌入式系统 (Embedded System) ，可建构功能强大且令人惊叹的图形用户界面(Graphic User Interface, GUI)，让产品开发人员可以快速且容易地，开发出流畅、有质感的用户人机显示接口 （Human Machine Interface, HMI），为满足客户针对显示应用弹性设计的需求。 另外提供SPI主机模式(SPIM)使用硬件加速读取外部SPI Flash，可快速读取人机显示应用之GUI图片并且储存高达32 MB的图像数据。此外还有丰富的周边，例如：USB 2.0高速OTG、USB 1.1全速OTG和SDHC…等等，让使用者在开发上有更大的弹性。
