新唐研讨会重点应用!智能家电

关键字: 破壁机温度检测 MS51 暖座型免治冲洗马桶 NUC029 作者: 来源: 发布时间:2022-01-10 浏览:1

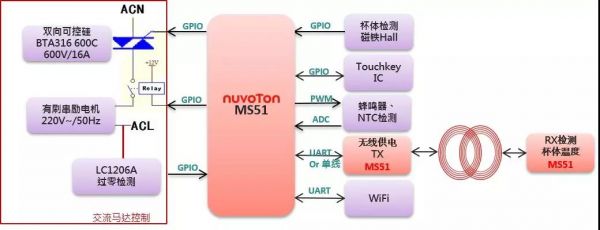

无线供电与数据传输方案 – 破壁机温度检测

本方案采用无线供电与数据通讯的方式,实现主机对破壁机杯体温度的无线检测。无线架构利于杯体密封、防水、易拆与清洗,在马达高速运转与震动的环境下,也能够稳定获得杯体的温度数据。本方案适用于需求防水、防尘与拆卸清洗的产品上,实现无线供电、数据传输及控制等应用。


方案特色

  • 无线供电与数据传输

  • 两种无线供电架构可供选择:

透传模块架构便于产品功能升级

整合主控芯片架构可精简硬件成本

微控制器特点

MS51 (8位 1T 8051)

  • Flash up to 32 KB; RAM up to 2 KB

  • 电压工作范围:2.4V ~ 5.5V

  • 工业级工作温度:-40 ~ 105 °C

  • 优异的 ESD & EFT 抗干扰能力:EFT/4 kV & ESD HBM up to 8 kV

  • 封装支持:MSOP10/TSSOP14/QFN20/TSSOP20/TSSOP28/QFN33/LQFP32

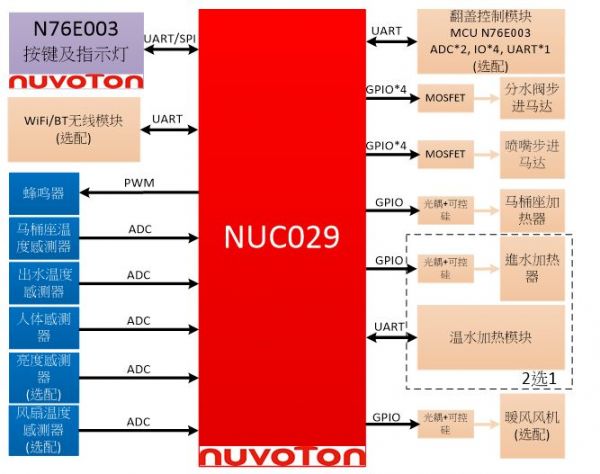

智能卫浴 - 暖座型免治冲洗马桶

使用 NuMicroNUC029宽电压微控制器,可直接连接 5V 控制模块或者利用微控制器本身功能,实现暖座功能、马桶座温度调节、冲洗水温调节、冲洗水流强度调节、自动喷嘴清洁等功能。


方案特色

  • 利用多路 ADC,侦测水温及马桶座温度,实现温度控制及过温保护,防止烫伤

  • 支持2组步进马达控制,调整水量大小及喷嘴位置

  • 支持按键扫描及 LED 显示控制

  • 支持警示声提醒

微控制器特点

NUC029 (32位 Arm Cortex-M0)

  • 宽工作电压 (2.5V ~ 5.5V) 及工作温度 (-40℃ ~ +105 ℃)

  • 丰富的通讯外设,最多支持8组 UART、12通道 PWM 及20通道 ADC,可以同时连接多种模块

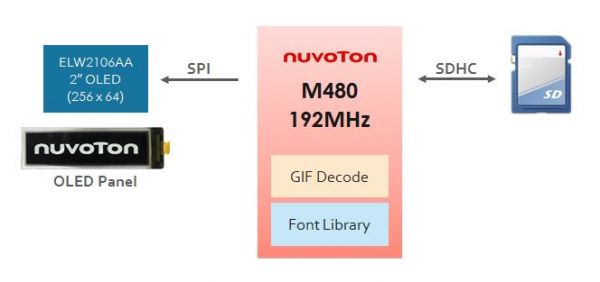

OLED 动画显示 - 支援GIF解碼(LZW)

此方案透过NuMicro M480 系列微控制器高达 192 MHz 的强大运算能力及多达160 KB SRAM,搭配2吋 OLED 屏幕,流畅地播放 GIF动态影像。此外,本方案内建多样字型字库,亦可透过新唐字型转换工具加载各式字型字库。


方案特色

  • 高速GIF动态图片显示(LZW)

  • 2吋 OLED 显示客制化的图形接口

  • 内建多样字型字库

微控制器特点

M480 (32位 Arm Cortex-M4F)

  • 高达 192 MHz 工作主频

  • 内建 512 kB Flash / 160 kB SRAM

  • 高达 96 MHz SPI 通讯接口

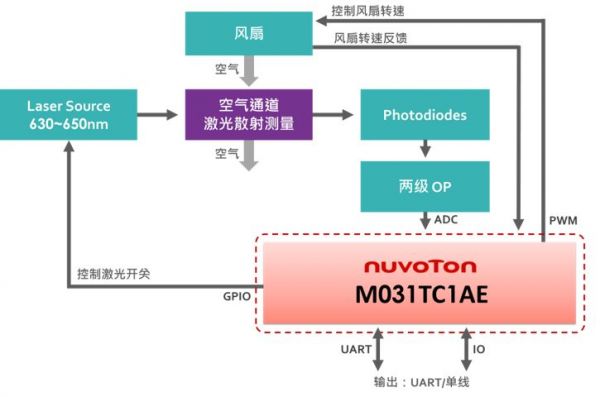

PM2.5 雷射检测模块

采用NuMicro M031 微控制器,支持2 MSPS ADC与硬件除法器,可透过高性能激光感测,精准快速获得 PM2.5 定性及定量数值。广泛应用于空气净化器、汽车空气净化器、空调、新风设备、空气质量监测、环境监测与手持空气质量检测设备等。


方案特色

  • 高速 2 MSPS ADC,提高采样速度与测量精细度

  • 硬件除法器,减少除法运算时间,加速算法运算

  • 支援 5V 输入,可同时兼容 3.3V/5V 通讯接口,统一模块平台

微控制器特点

M031 (32位 Arm Cortex-M0)

  • 电压工作范围: 1.8V ~ 3.6V (兼容5V输入)

  • 内置12位元 ADC 高达2 MSPS 及5路 PDMA

  • 内置硬件除法器

  • 内置512 字节 SPROM 方便项目管理与加密

  • 优异的 ESD & EFT 抗干扰能力EFT/4.4 kV & ESD/HBM 高达 6kV

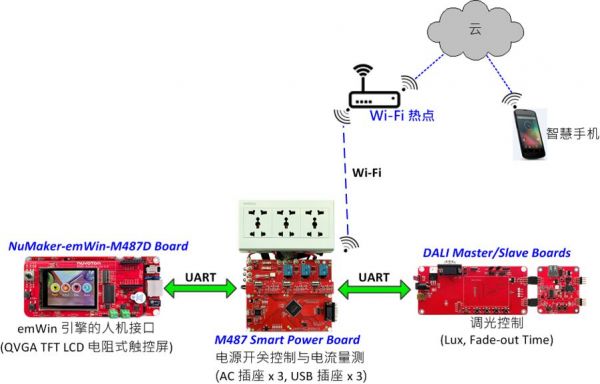

交互式智能电源管理器

以 emWin 引擎设计的人机接口 (HMI, Human-Machine Interface) TFT LCD 触控屏幕上,设定定时开关来控制交流电与 USB 电源插座开关,并可在本装置上查询各个电源开关的实时电流与功耗或在远程显示开关状态。


方案特色

  • emWin 引擎的人机接口,使用 QVGA TFT 触控屏幕进行控制与显示

  • 装置上显示实时电流与功耗

  • 远程显示开关状态

  • 外接 DALI 控制板做灯光调控

微控制器特点

M487 (32位 Arm Cortex-M4F)

  • CPU 192 MHz, 512 KB Flash, 160 KB SRAM

  • 16 路高精度的 12 位 ADC

  • EBI (External Bus Interface) 可外接 i80 模式 TFT LCD

编辑:zzy 最后修改时间:2022-01-10
