无线充电Tx
无线充电Tx
参考设计

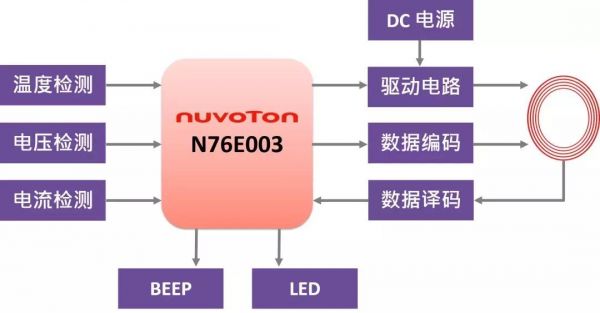

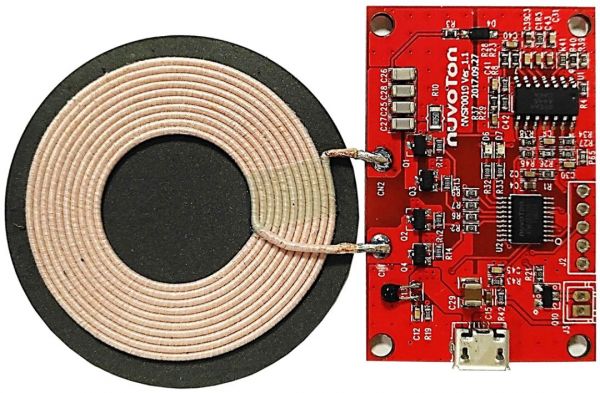

相容 Qi 标准 5W 无线充电参考设计
N76E003，调频
方案特性： ▶ 5W 单线圈，调频 ▶ 相容Qi Ver1.2.4标准，A11 ▶ 动态功率调整，效率72% ▶ 异物检测（FOD），过温，限流 ▶ 充电 / 断电 / 动态功率状态指示
单片机： ✔N76E003 ✔1T 增强型8051
✔超高性价比
符合 Qi 标准 5W 无线充电方案
Mini55， 调频
方案特性： ▶ 转换效率达 75% ▶ 动态功率调整 ▶ 异物检测 (FOD) ▶ 通过Qi Ver 1.1.2认证
单片机：✔Mini55 @ Cortex-M0
✔2.1V-5V工作电压(节省LDO)
方案应用： ▶ 智慧手机充电器 ▶ 智慧穿戴设备充电器 ▶ 其它满足 Qi 标准无线充电设备
👉 新唐为 WPC 正式会员

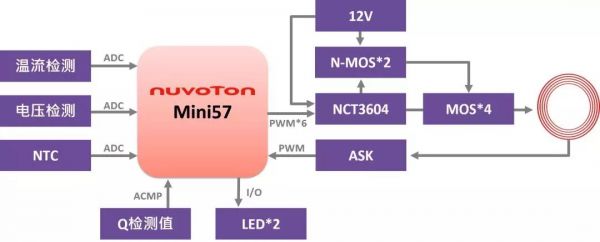

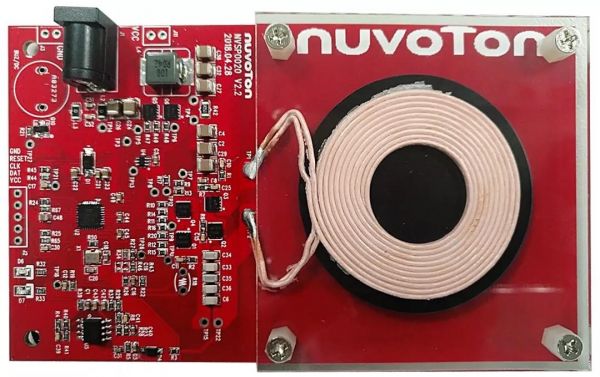

相容 Qi 标准7.5W无线充电
Mini57&NTC3604,定频调压
方案特性： ▶ 单线圈，12V 供电 ▶ 定频调压，支持 iPhone快充 ▶ 符合Qi Ver1.2.4标准，A11 ▶ 动态功率可调 ▶ 支持7.5W 和5W 功率输出 ▶ 金属异物检测功能(FOD) ▶ 具有过温、限流等保护功能 ▶ 资源丰富，方便二次开发
单片机： ✔Mini57 ✔NTC3604
相容 Qi 标准7.5W无线充电
NPT150, 定频调压
方案特性： ▶ 单线圈，12V 供电 ▶ 集成SOC 方案(MCU+Mos driver) ▶ 定频调压，支持 iPhone快充 ▶ 符合Qi Ver1.2.4标准，A11 ▶ 动态功率可调 ▶ 支持7.5W 和5W 功率输出 ▶ 金属异物检测功能(FOD) ▶ 具有过温、限流等保护功能 ▶ 资源丰富，方便二次开发
单片机： ✔NPT150

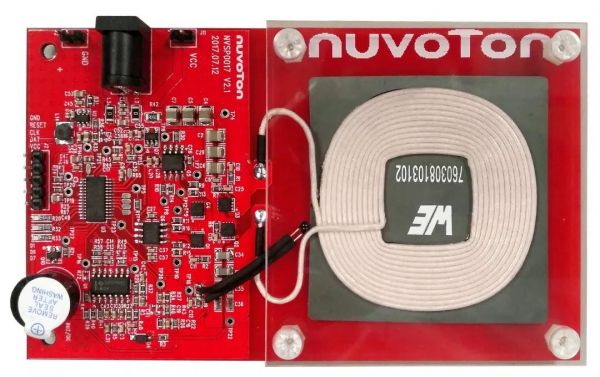

符合Qi标准 15W无线充电
Mini57，调频
方案特性： ▶ 单线圈，调频，12V 供电 ▶ 通过Qi Ver1.2.4认证，MP-A2 ▶ 支持5W 和15W 功率输出 ▶ 转换效率85%(15W)/76%(5W) ▶ 动态功率调整 ▶ 金属异物检测功能(FOD) ▶ 具有过温、限流等保护功能 ▶ Flash容量富余，方便二次开发
单片机： ✔Mini57 ✔NTC3301
方案应用： ▶ 智慧手机充电器 ▶ 智慧穿戴设备充电器 ▶ 便携式设备 ▶ 工业工具 ▶ 其它 Qi 标准无线充电设备
无线充电Tx参考设计组合
