新唐照明控制解决方案：NDA102单片机+DALI-2 数据库
新唐 DALI-2 照明控制方案
DALI（Digital Addressable Lighting Interface） 是一种照明装置的电子镇流器与输入控制器之间的通信方式；DALI-2 是针对智能照明专用的开放式通信协议。
本方案采用新唐 Arm® Cortex®-M0 内核的 NDA102 单片机，搭配 DALI-2 数据库，建构出包含 DALI-2 控制元件、控制装置与总线介面的 DALI-2 照明系统，并可支持控制装置的单主机、多主机模式。NDA102 内建硬体除法器，其高运算能力可快速处理资料、展现细致调光控制，亦可实现复合式装置应用，适用于各种场景。
采用 DALI-2 的好处
• 支持 DALI 系统的多主机间进行多方通信，不再只有单一主机掌控全部 DALI 节点。
• 改良系统的操作性，提供 BUS 信号在多主机控制系统的冲突与修复处理流程。
• 规范输入控制器，如红外线传感器、光照度传感器，提升输入信号的标准化。

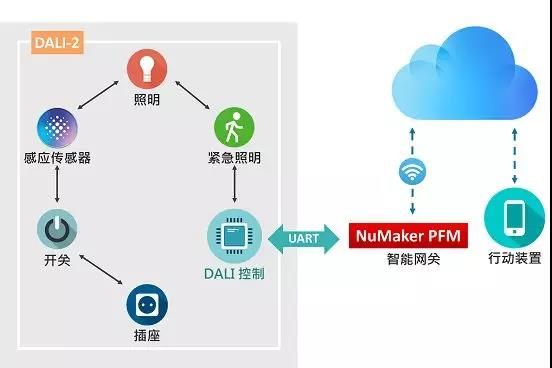

DALI-2 物联网应用
DALI-2 照明控制方案
通用规范：
Part:101 主系统 (System)
Part:102 控制器 (Control Gear)
Part:103 输入控制器 (Control Device)
*DALI 标准 - IEC 62386 (International Electrotechnical Commission)

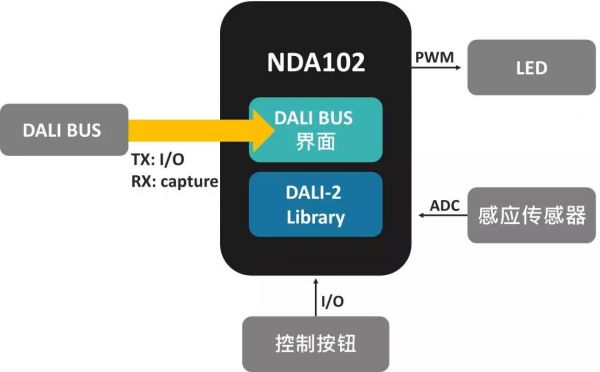

方案应用方块图及开发平台
新唐为方便用户快速导入，提供通过测试机台 ProbitLab2 的相关 DALI-2 应用协议程序库与开发平台；本方案提供 DALI-2 多主机互动模式并提供总线冲突检测及修复功能。

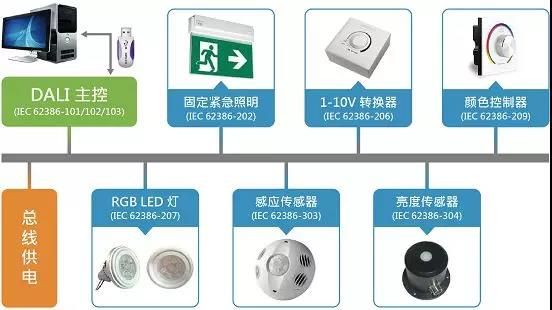

新唐 DALI-2 照明控制方案 （含数据库），提供完整的 DALI-2 协议
• IEC62386-202 (紧急照明)
• IEC62386-203 (高强度灯泡)
• IEC62386-206 (1-10V转换器)
• IEC62386-207 (RGB LED灯)
• IEC62386-209 (颜色控制器)
• IEC62386-303 (感应传感器)
• IEC62386-304 (亮度传感器)
提供开发平台
• DALI Slave NDA102 V1.0
方案特色
• 符合 DALI-2 协议
• 支持 DALI-2 多主机互动模式
• 具有总线冲突检测及修复功能
NDA102 单片机特色
• 带硬件除法器
• 16 位 PWM 输出控制
• 硬件捕捉 (Capture) 功能
• 工作温度：-40 至 105 度
