新唐Mini57&M451一控多半桥电磁炉解决方案

关键字: Nuvoton芯片 Nuvoton单片机 Nuvoton解决方案 作者: 来源: 发布时间:2018-10-19 浏览:57

电磁炉采用的电磁感应加热技术是将低频50Hz交流电转化为17~35KHz的中高频电流,再通过感应线圈,形成高频磁场,作用于专用的铁质锅具时即产生强大的电涡流磁场,使金属原子高速激荡碰撞,进而迅速产生高温,实现快速加热煮食的目的。

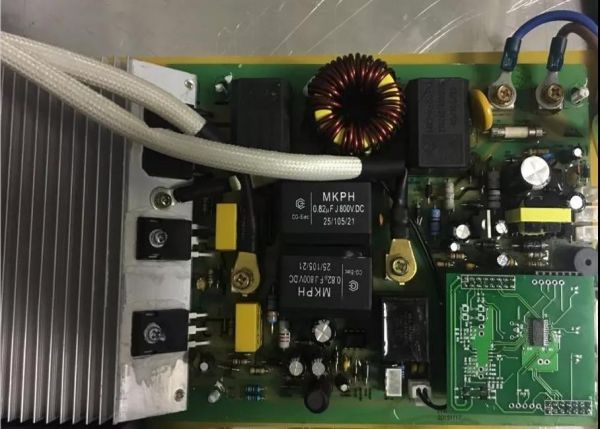

基于新唐MCU的电磁炉控制板

电磁炉方案分别为:单管方案、半桥方案与全桥方案。单管方案适合2千瓦以下(目前多数应用于家用电磁炉);但如须高瓦数的爆炒功能,功率则需到达3千瓦-15千瓦,或需要线性功率调整及保持沸点、保温等功能时就需要半桥方案了;工业加热类超过15千瓦,则需采用全桥方案。

新唐半桥电磁炉方案采用工业级工作温度: -40 °C ~105 °C单片机作为主控,内嵌硬件安全保护机制实现高效、安全特点,最大功率可达15千瓦,支持线性功率调整及小功率连续加热(保持沸点、保温等)功能,另提供多头灶方案实现集中控制、协调分配总功率。

新唐提供两种设计方案

★单头灶/双头灶★解决方案与特点

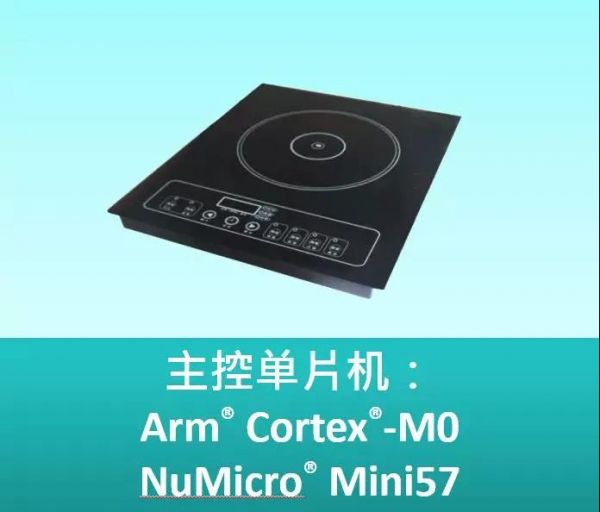

新唐Mini57一控多半桥电磁炉解决方案

Arm Cortex-M0 ,高达 48MHz(Mini57系列)

快速检测、及时调整功率与安全保护

12 位 6 通道ADC,2个比较器

多通道精准检测:电网电压、电流、IGBT温度、线盘温度、锅底温度、过零检测等

48 MHz 16 位 6 通道 PWM (互补带死区)

高效控制IGBT开关,提升效率且延长使用寿命

死区可调,兼容多种IGBT

★最高达5头的多头灶★的解决方案与特点

Arm Cortex-M4 ,高达 72MHz 快速检测各灶的过温/过压/过流,及时调整分配功率与安全保护

12 位 16 通道ADC,2个比较器

多通道精准检测:电网电压、电流、各灶IGBT温度、线盘温度、锅底温度、过零检测等

144 MHz ,16 位 12 通道 PWM (互补带死区)

高效控制IGBT开关,提升效率且延长使用寿命

死区可调,兼容多种IGBT

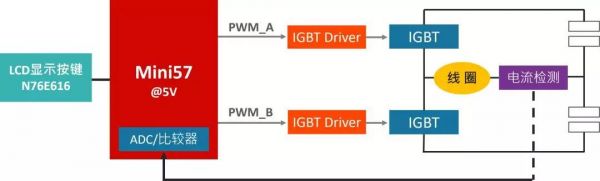

单头灶系统示意图

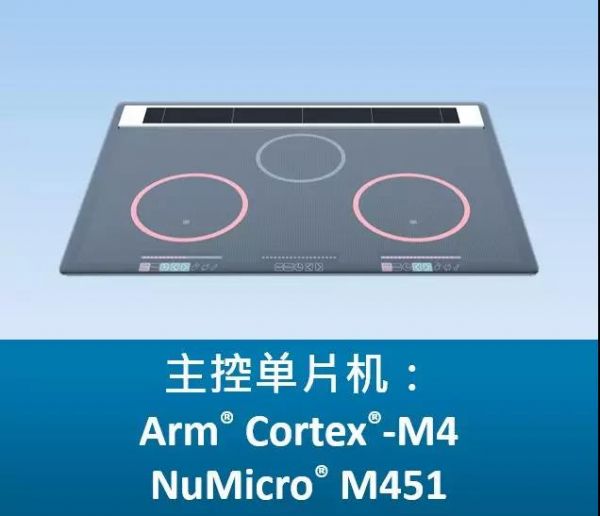

新唐M451一控多半桥电磁炉解决方案

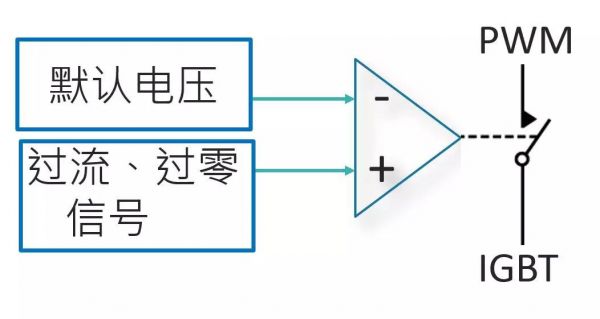

安全保护机制:过温、过压、过流、浪涌等输出保护 (外部信号可开关PWM及设置输出状态,实现快速保护)

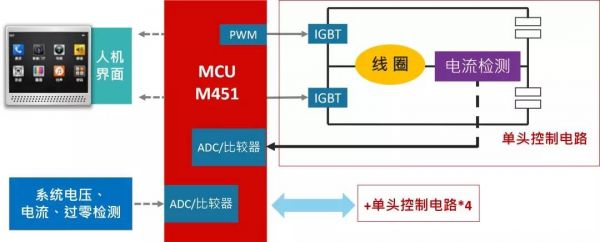

多头灶系统示意图

安全保护机制:过温、过压、过流、浪涌等输出保护 (外部信号可开关PWM及设置输出状态,实现快速保护)

集中控制、协调分配总功率

方案特色

支持线性功率输出与小功率连续加热、保持沸点、保温功能 ? 半桥电路灵活调整上下臂 IGBT 充放电时间

多重安全快速保护:颠锅、过温、过压与过流等 ? 12 位 6 通道 ADC,2个比较器等信号硬件直接开关PWM

提升效率且延长使用寿命 ? 16 位 PWM (互补带死区),可高效控制 IGBT 开关

相关IC

?Mini57 ?M451 ?N76E616

关于Nuvoton&颖特新

颖特新为Nuvoton合作伙伴,江南app公众号 。负责新唐解决方案系列在中国区的推广,解决客户在使用新唐系列产品中存在的问题。联系电话:0755-82591179,在线QQ:97805809。
