N76E003的学习之路（一）
N76E003是8051内核的一款单片机MCU，它提供丰富的特殊功能模块，包括：
1KRAM其中包括256字节SRAM，768字节XRAM。
最多可达18个标准管脚。
两组标准16位定时器/计数器：定时器0及1，
一组带有3路管脚输入捕获模式的16位定时器：定时器2，
一组看门狗定时器（WDT），
一组自唤醒定时器（WKT），
一组带自动重装载功能，可用于产生标准波特率的定时器：定时器3。
两组标准串行口（UART），这两组串行口具有帧错误侦测及自动地址识别功能。
一组SPI，一组I2C，6 通道增强型PWM输出，8路12位ADC。
上述功能对应产生18个中断源，具有4级中断优先级配置。
N76E003支持3组时钟源输入，所有时钟源支持软件切换立即生效功能（on-the-fly）。
3组时钟源包括：外部时钟，10kHz内部RC振荡时钟和一个出厂时已校准到室温下精度达±1%的16MHz内部高速时钟。
N76E003提供额外的电源监控管理模块，例如上电复位和4级低电压检测，该模块用于保障芯片在上电及掉电时系统稳定工作。
N76E003可运行在两种低功耗模式－空闲模式和掉电模式，可通过软件选择运行在哪种模式。
空闲模式时，芯片主时钟关闭，但部分功能模块仍然运行。
掉电模式下芯片全部时钟关闭确保芯片功耗达到最低。
在正常工作模式下，也可选择主时钟除频方式工作，确保在功耗和性能之间灵活运用。
高效能、丰富的功能模块及配置，N76E003可灵活用于各种应用场合，家电产品，甚至是马达控制等高端需求控制系统。
从研发的角度上来说，首先面对的是DEMO板上的程序调试，然后设计电路图，最后编写程序，在进行调试。现在呢，我们就开始设计它的电路，由于我只是为了测试用，所以这并不难解决，也很容易设计。

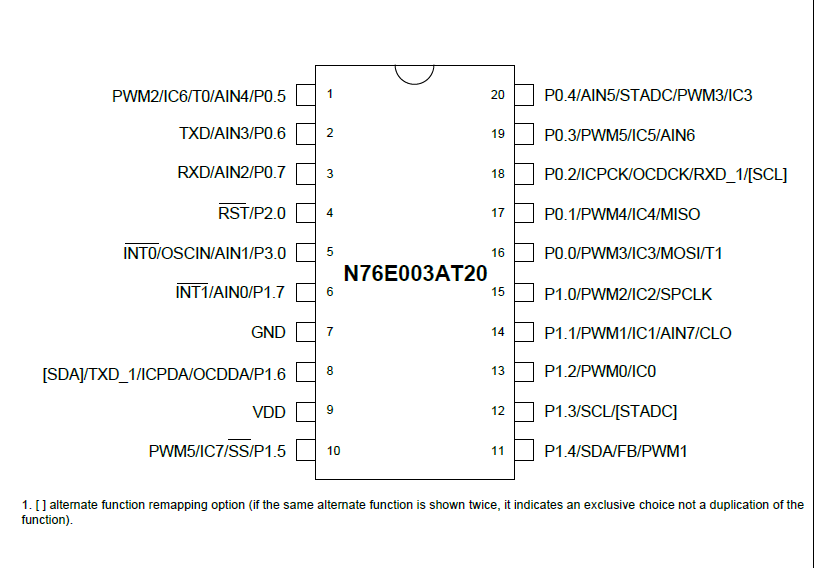

首先我们来看它的管脚：
设计电路除了要考虑芯片整体运行得条件，即最小系统外、还要考虑它的能否可以调试，烧录，升级，这就需要NULINK的调试下载工具，

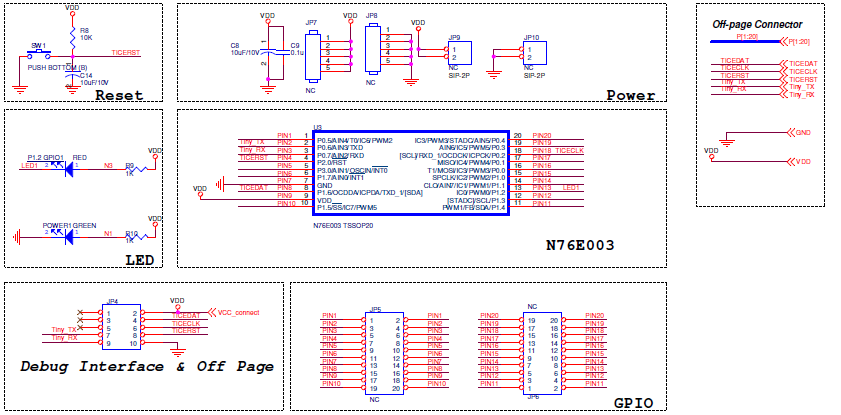

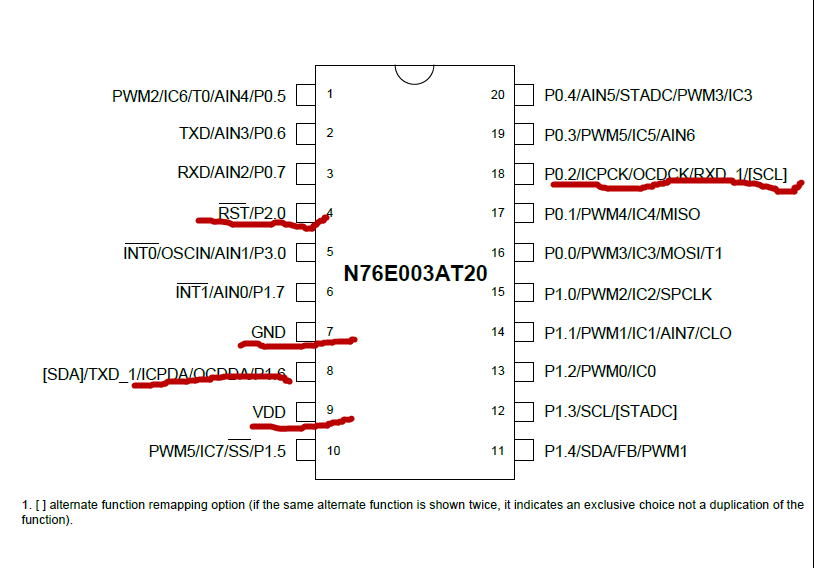

图中的18,8,7,9和4引脚，是NULINK必须要连接的5个引脚，接下来，让我们看一下它的电路原理图
此图可以看出，它的设计规格，和方法。
今天就先写到这里，后续我会一一补充。
我不知道终点在哪，但我会一直前行，直到远方，在那个方向。
